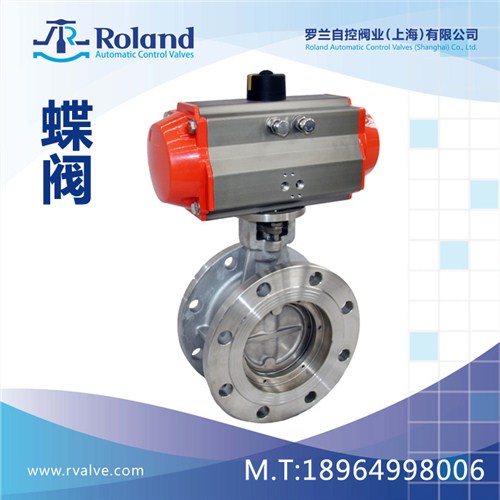

氣動法蘭偏心蝶閥 概述

硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此大范圍應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

氣動法蘭偏心蝶閥　特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

氣動法蘭偏心蝶閥　采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997

法蘭連接尺寸:

GB/T9113.1-2000；GB/T9113.2-2000

GB/T9115.1-2000；GB/T9115.2-2000

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992；JB/T9092-1999

氣動法蘭偏心蝶閥　執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，性能穩定可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動法蘭偏心蝶閥　附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

氣動法蘭偏心蝶閥　主要技術參數公稱通徑DN（mm）50～200050～500公稱壓力PN（MPa）0.61.01.62.54.0試驗壓力強度試驗0.91.52.43.756.0密封試驗0.661.11.762.754.4氣密封試驗0.60.60.60.60.6滲漏率＜0.1×DNmm3/s（符合GB/T13927-92標準）適用溫度碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃適用介質空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等驅動形式蝸桿蝸輪傳動、氣傳動、電傳動

氣動法蘭偏心蝶閥　主要零件的材質零件名稱材料閥體鑄鐵、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼密封圈不銹鋼與耐高溫石棉板組合成多層次閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼軸承奧氏體不銹鋼、304氮化填料柔性石墨

氣動法蘭偏心蝶閥　三偏心特點及原理1、偏離管道中心

2、偏離密封面中心

3、傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
