      閘閥供應*閘閥品種全*閘閥規格多*可訂制閘閥*法蘭閘閥*羅蘭自控

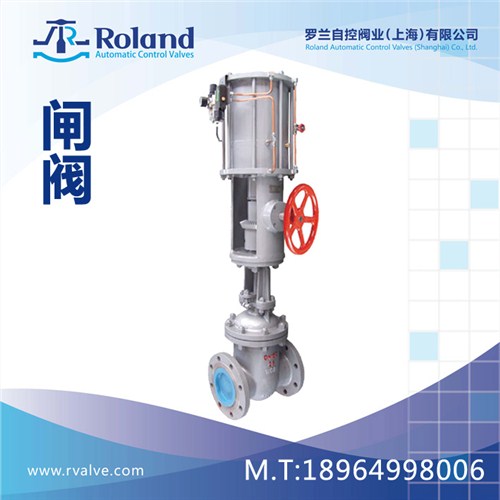

      氣動法蘭閘閥供應   氣動法蘭閘閥批發   氣動閘閥廠家

      品牌

      型號

      RZ4C1HC16-Q50

      瀏覽次數

      67 次

      所在地區

      上海

      市場指導價

      ¥836.00

      數量

      1

      壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

      店鋪名稱: 羅蘭自控閥業(上海)有限公司

      商品介紹

      品牌:
      商品名稱:閘閥供應*閘閥品種全*閘閥規格多*可訂制閘閥*法蘭閘閥*羅蘭自控
      商品編號:
      分類:壓縮機配件及輔助設備 其它各類閥類

      閘閥供應*閘閥品種全*閘閥規格多*可訂制閘閥*法蘭閘閥*羅蘭自控

      企業簡介

         羅蘭自控閥業(上海)有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地,公司擁有數十臺CNC數控機床和加工中心,一套全功能閥門CV值測試、流量、壓差、性能測試裝置。在控制閥、球閥、蝶閥、減壓閥、調節閥、水利控制閥、氣動執行器及閥門自動化控制領域擁有幾十項專利,引領了行業全新技術。公司產品在中國取得各項認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞,產品常應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。公司不僅作為中國市場的實力供應商,而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

      氣動法蘭閘閥概述

      一、氣動法蘭閘閥主要性能參數公稱壓力:1.6,2.5.4.0.6.4MPa

      使用溫度:-29~425℃(碳鋼)-40~+550℃(不銹鋼)

      公稱通徑:DN50~800mm

      閥體材質:304.306.316L.WCB.HT200

      連接法蘭:JB/T79.GB913.HG20592

      適用介質:空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體

      作用方式:切斷型,調節型,手動控制

      電源電壓:220VAC、24VAC

      輸入信號:4~20mA/1~5VDC

      0~20mA/0~10VDC型號Z6S41H-25Z6S41H-16Z6S41T-10公稱通徑DN(mm)50~60040~40040~400適用介質水、蒸氣

      、油品水、蒸氣水、蒸氣高介質溫度(℃)425425200氣缸工作壓力(表)MPa0.4~0.6

      氣動法蘭閘閥雙缸式氣動帶手動楔式閘閥系統控制原理圖

             本閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息。因此,使用本閥可以實現遠距離控制,集中控制和自動控制。

            △耐腐防蝕的氣缸      本閥的氣缸選用于無縫鋼管制造,內表面鍍以耐腐性硬鉻,并經拋光處理,具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。

            △氣缸中的密封圈采用丁晴橡膠○形密封圈,密封性能可靠,維修時更換方便。

      氣動法蘭閘閥性能規范1、閥體性能型號公稱壓力PN(MPa)閥體試驗壓力

      PN(MPa)工作溫度(℃)120200225250300350400425強度試驗密封試驗工作壓力P(MPa)Z6S41T-101.62.41.6-1.6-1.51.31.21.00.9Z6S41H-252.53.82.5-2.5-2.32.01.81.61.4Z6S41H-404.06.04.0-4.0-3.63.22.82.62.2Z6S41H-646.49.66.4-6.4-5.75.24.63.83.62、氣缸性能型號公稱壓力

      PN(MPa)氣缸密封試驗壓力

      PN(MPa)氣缸工作壓力

      PN(MPa)Z6S41T-10

      Z6S41H-25

      Z6S41H-40

      Z6S41H-640.60.60.4~0.63、耗氣量

      [凈化壓縮空氣壓力:0.4MPa(表)]      閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)

      氣缸直徑D(mm)5080100150200250300350400耗氣量(m)0.00230.00290.00330.00840.01690.01980.03200.06360.0707氣動法蘭閘閥結構、材料及使用說明

      1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。

      2、上活塞行至行程上端可頂上上回訊器,使之發訊;下活塞行之行程下端可頂下下回訊器,使之發訊,以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。

      3、手輪上部的外伸指示桿的上升和下降,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時,外伸指示桿位于低位置;反之,閘閥全開時,外伸指示桿位于高位置。此即為本閥啟閉狀態的現場指示。

      4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位,閘閥處于氣動操作狀態;反之,將轉換手柄逆時針方向提轉到“手動”定于孔處定位,閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。      手動操作閘閥時,手輪旋向和普通手動閥一樣,即順時針轉為關,逆時針轉為開。帶錐齒輪轉動的相反。主要零件材質閥體、閥蓋、閥板鑄鋼閥體及閘板的密封面合金鋼閥桿不銹鋼雙頭螺栓35號鋼氣缸20號無縫鋼管活塞鑄鋁合金手動螺母青銅密封圈石棉橡膠板

      纏繞式金屬石墨墊片活塞環及軸環耐油橡膠○型圈填料函石墨石棉繩
