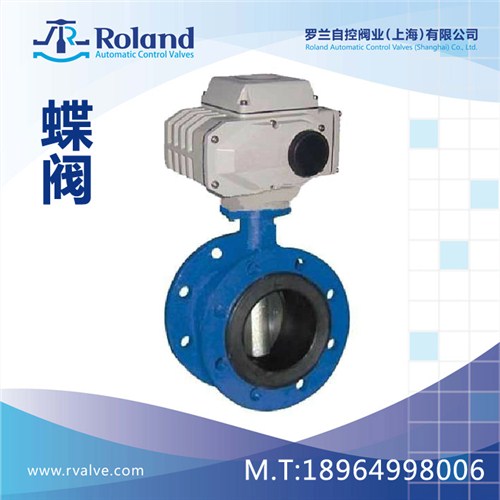

法蘭中線電動蝶閥 用途及特點

法蘭中線電動蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

法蘭中線電動蝶閥 采用標準

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000; GB/T9115.1-2000; JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992; JB/T9092-1999

法蘭中線電動蝶閥 執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。

2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）

3.相對溫度：≤90%(25℃時）

4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。

6.工作制：為短時10分鐘（可訂制30分鐘）。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。口徑≥DN200閥門一般采用380VAC電動執行器。國內品牌有如瑞基，奧托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

法蘭中線電動蝶閥 主要技術參數公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸汽、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

法蘭中線電動蝶閥 主要零件的材質零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟乙烯閥桿2Cr13、不銹鋼填料O型圈、柔性石墨
