概  述

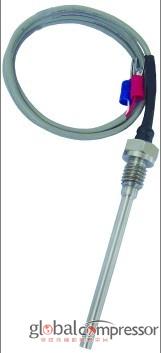

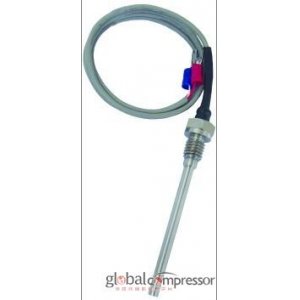

PCT110系列熱電阻溫度傳感器，利用鉑電阻的阻值隨溫度變化而變化，并呈一定函數關系的特性來進行測溫。

通常用來與溫度變送器顯示儀表和計算機配套，直接測量各種生產過程中-50℃～+600℃范圍內液體和氣體介質以及固體表面等的溫度。

特  點

√ 抗振動、穩定性好、準確度高

√ 抗高壓

√ 分度號：PT100、Pt1000可選

√ 防爆標志：ExiaⅡCT4（本安型）

技術特性

熱電阻分類、測量范圍及基本誤差限：

熱響應時間：<30S；

最小置入深度：熱電阻的最小置入深度≥10mm（特殊要求可協商）；

絕緣強度：100MΩ/100VDC；

允通電流：≤5mA；

公稱壓力：一般是指在工件溫度下保護管所能承受的靜態外壓力而不破裂。

熱電阻的安裝與使用

熱電阻應避免安裝在距加熱體太近處，應盡量安裝在震動很小的地方，同時要便于施工和維護。安裝位置應盡可能保持垂直，但在有流速時則必須傾斜安裝。接線盒出孔應向下方。熱電阻應按規定接線，一般采用三線制。連接導線應采用絕緣（最好是屏蔽）銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。

由于熱惰性會使熱電阻阻值變化滯后，為消除誤差，應盡可能地減少熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。要經常檢查保護狀況，發現氧化或變形應立即采取措施，并定期進行校驗。

訂貨信息
