商品介紹

品牌:上海喬邑

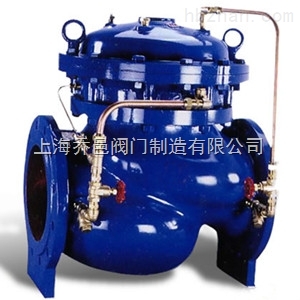

商品名稱:JS745X深井泵自控閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【JS745X深井泵自控閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

JS745X深井泵自控閥是一種專門安裝在水源井深井泵出口的自動控制產品。該自控閥動作過程不用人工，也無需電力操作，依靠閥門上下游的壓力差來實現自動操作。在開啟時可以實現自動排氣、自動輕載、閉閘緩開；在關閉時可以通過速閉、線性卸壓、吸壓腔、緩閉及補氣恒壓五大功能來消除水錘，其動作平穩無聲。適用于深井泵出口，能取代排氣閥、止回閥、操作閥及水錘消除器，具有自動排氣、自動操作、止回、卸壓槽、消除水擊、自動補氣等各項功能。

型號：

JS745X-10、16、25、40

JS744X-10、16、25、40 (角式)

適用工況：

用于深井泵出口，能取代排氣閥、止回閥、操作閥及水錘消除器，具有自動排氣、自動操作、止回、卸壓槽、消除水擊、自動補氣等各項功能。

技術參數：

公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa

壓力損失：＜0.03Mpa（流速2m/s）

水錘峰值：≤1.5倍工作壓力

排氣量：≥1800m3/h

產品結構：

深井泵自控閥由主閥體、膜片控制室、旁通管及自動排氣補氣閥四部分組成。膜片控制室分為上下兩個腔，中間用膜片隔開，膜片以上為上腔，通過旁通管與出水口相接；膜片以下為下腔，與進水口相接。膜片用兩塊襯板相夾與閥桿固定在一起。閥桿可以隨膜片上下動作，通過調節進、出水口的旁通管上的調節閥，調節開啟和關閉時間；通過調節自動排氣補氣閥配套的手動調節閥，調節排氣量。

技術特點：

安全：獨有的自動排氣補氣功能，能滿足潛水泵的啟泵要求，具有速閉、緩閉功能，并裝有特殊卸壓槽、吸壓腔等特殊消除水擊設施，水擊消除效果最理想，啟閉速度均可調節。

自動：利用上游和下游液體壓力差，無需外力，按照泵的啟閉規程自動操作。

節能：閥體過流量面積為通徑的1.1倍，最大處為通徑的2倍以上，且閥座無多余撐桿，其阻力損失降至最低，節能顯著。

降耗：可角式安裝，可大大減少泵房及閥井建設面積，降低其工程造價。

簡單：安裝維護極為方便，基本無需調試，便能達到理想效果。

規格尺寸：

尺寸		D1				D2			n-Φb				HZ		L×W×H(長×寬×高)			重量
（mm）	1.0 Mpa	1.6 Mpa	2.5 Mpa	4.0 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	4.0 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	4.0 Mpa	1.0 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	4.0 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	4.0 Mpa
DN50	125	125	125	125	160	160	160	165	4-Φ18	4-Φ18	4-Φ18	4-Φ18	84	256×178×323	256×178×323	256×178×323	256×178×323	16	16	16	18
DN65	145	145	145	145	180	180	180	185	4-Φ18	4-Φ18	8-Φ18	8-Φ18	90	280×184×336	280×184×336	284×184×338	286×186×340	24	24	30	32
DN80	160	160	160	160	195	195	195	200	4-Φ18	8-Φ18	8-Φ18	8-Φ18	100	316×220×352	316×220×354	316×220×354	318×222×356	32	36	36	38
DN100	180	180	190	190	215	215	230	235	8-Φ18	8-Φ18	8-Φ23	8-Φ23	116	328×244×411	332×244×413	344×244×413	348×248×417	60	68	80	86
DN125	210	210	220	220	245	245	270	270	8-Φ18	8-Φ18	8-Φ25	8-Φ30	188	388×260×482	392×260×484	404×260×486	408×264×490	80	89	102	106
DN150	240	240	250	250	280	280	300	330	8-Φ23	8-Φ23	8-Φ25	8-Φ30	146	496×344×488	504×344×492	508×344×494	512×348×498	130	145	148	152
DN200	295	295	310	320	335	335	360	375	8-Φ23	12-Φ23	12-Φ25	12-Φ30	190	506×410×592	514×410×596	522×410×600	528×416×606	170	187	196	200
DN250	350	355	370	385	390	405	425	450	12-Φ23	12-Φ25	12-Φ30	12-Φ34	255	612×450×718	620×450×722	628×450×726	634×456×732	230	245	259	265
DN300	400	410	430	450	440	460	485	515	12-Φ23	12-Φ25	12-Φ30	16-Φ34	285	706×536×809	718×536×815	730×536×821	738×544×829	440	458	481	490
DN350	460	470	490	510	500	520	550	580	16-Φ23	16-Φ25	16-Φ34	16-Φ34	355	900×730×985	916×730×993	928×730×999	936×738×1007	610	634	660	668
DN400	515	525	550	585	565	580	610	660	16-Φ25	16-Φ30	16-Φ34	16-Φ41	375	980×756×1036	996×756×1044	1012×756×1052	1020×764×1060	900	927	958	966
DN450	565	585	600		615	640	660		20-Φ25	20-Φ30	20-Φ34		424	1020×762×1175	1036×762×1183	1060×762×1191		1230	1260	1295
DN500	620	650	660		670	705	730		20-Φ25	20-Φ34	20-Φ41		510	1240×1010×1307	1264×1010×1319	1276×1010×1325		1400	1440	1472
DN600	725	770	770		780	840	845		20-Φ30	20-Φ41	20-Φ41		515	1400×1180×1401	1436×1180×1419	1440×1180×1421		2000	2053	2080
DN700	840	840			895	910			24-Φ30	24-Φ41			646	1500×1168×1700	1528×1168×1714			2600	2659
DN800	950	950			1010	1020			24-Φ34	24-Φ41			900	1680×1360×2141	1700×1360×2151			3400	3450
DN900	1050	1050			1115	1125			28-Φ34	28-Φ41				1800×1580×2140	1850×1550×2350			5000	5150
DN1000	1160	1170			1230	1255			28-Φ37	28-Φ44				2115×1900×2400	2200×1900×2420			7600	7710
DN1200	1380	1390			1455	1485			32-Φ41	32-Φ50				2600×2000×2440	2620×2000×2500			9700	9820

角式深井泵自控閥規格尺寸：

公稱通徑（DN）	D1	D2	n-Φd	L1	HZ	L×W×H(長×寬×高)	參考重量（kg）≈
DN50	125	160	4-Φ18	126	106	236×220×313	14
DN80	160	195	4-Φ18	166	116	288×244×328	30
DN100	180	215	8-Φ18	194	114	367×346×376	92
DN150	240	280	8-Φ23	233	176	438×410×476	140
DN200	295	335	8-Φ23	265	216	505×480×580	200
DN250	350	390	12-Φ23	326	236	580×510×640	220
DN300	400	440	12-Φ23	389	293	700×620×740	402
DN350	460	500	16-Φ23	440	326	770×660×812	558
DN400	515	565	16-Φ25	490	360	855×790×940	800
