商品介紹

品牌:上海喬邑

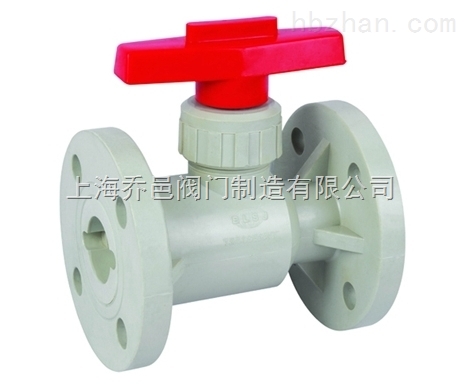

商品名稱:Q41F-10S法蘭式PPH塑料球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【

一、產品概述

Q41F-10S法蘭式PPH塑料球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃；全部零件采用RPP或PVDF注塑件組裝成型，耐腐蝕性能優良，密封圈采用F4，耐腐性能優異，延長使用壽命，轉動靈活、使用方便；整體式球閥泄漏點少，強度高；連接式球閥裝拆方便。

二、安裝與使用

1、兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。

2、順時針方向旋轉手柄為關閉，反之為開啟。

3、只可作斷流、通流，不宜有流量調節。

4、含硬顆粒液體容易使球表面劃傷。

三、HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)

DN	D1	D				L	b	n				￠
DN	D1	HG	JIS	DIN	ANSI	L	b	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	100	14	4	4	4	4	14	15	14	16
20	105	75	75	75	70	120	16	4	4	4	4	14	15	14	16
25	115	85	90	85	80	140	16	4	4	4	4	14	19	14	16
32	135	100				160	16	4				18
40	145	110	105	110	98	165	16	4	4	4	4	18	19	18	16
50	160	125	120	125	120	180	18	4	4	4	4	18	19	18	19
65	180	145	140	145	140	220	22	4	4	4	4	18	19	18	14
80	195	160	150	160	152	250	25	4	8	8	4	18	19	18	14
100	215	160	175	180	190	280	25	8	8	8	8	18	19	18	19
125	245	210	210	210	216	320	30	8	8	8	8	18	23	18	22
150	280	240	240	240	240	360	30	8	8	8	8	23	23	23	22
200	335	295	295	295	298	400	35	8	12	8	8	23	23	23	22
250	395	350	355	350	362	500	38	12	12	12	12	23	23	23	22
300	455	400	400	400	432	600	40	12	16	12	12	23	25	23	25

四、主要零部件材質

NO	名稱	材質
1	閥體	FRPP
2	球	FRPP
3	密封圈	PTER
4	內塞	FRPP
5	手柄	ABS
6	壓緊螺母	FRPP
7	密封	PTER
8	閥桿	FRPP

五、主要結構圖

六、塑料原材料名稱及適用溫度

UPVC 硬聚氯乙烯溫度-10 °C~70 °C

CPVC 氯化聚氯乙烯溫度-40 °C~95 °C

RPP 增強聚丙稀溫度-20 °C~90 °C

PVDF 聚偏二氟乙烯溫度-40 °C~140 °C

上海喬邑閥門為您提供專業的【Q41F-10S法蘭式PPH塑料球閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
