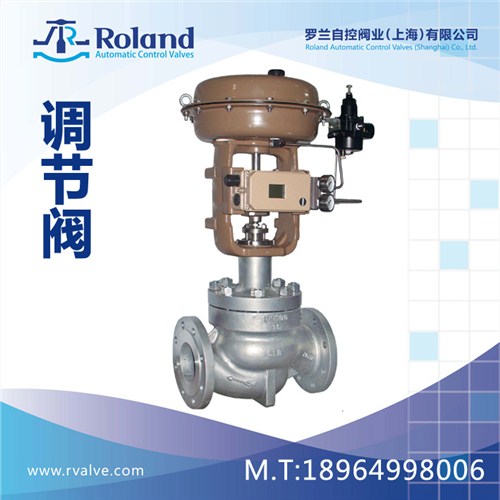

氣動切斷式調節閥*氣動切斷式調節閥供應*服務好*羅蘭供

?

氣動切斷式調節閥 概述

RL1Q-L1系列分別采用閥心圓弧式密封設計與自中心定位泄壓式閥心設計，有效保證了其密封接合面的嚴密配合,確保達到ANSI Class VI泄漏等級。單閥座圓弧式密封面，可采用了流開與流關兩種流向，配置不同推力的執行器，可大大提高關閉壓差范。針對高關閉壓差,可選用泄壓式雙閥座，泄壓式雙閥座采用流關式設計，開啟小閥心可減除部份不平衡力。兩種不同內件的選擇，使不平衡式切斷型控制閥的使用范圍覆蓋包括低溫、高溫及高壓差的不同工況。

氣動切斷式調節閥 控制閥參數說明

閥內件特點:頂部導向不平衡式  籠壓式閥座

            閥心圓弧式密封面  快拆式內件

            泄壓式雙閥心內件  螺式閥座

            閥座導向型不平衡式

閥體類型:直通式  角式  Z形

上閥蓋型式:常溫標準型   高溫散熱型  低溫伸長型

溫度范圍:  -196℃ ~570℃

閥桿密封型式:普通式標準填料密封

                      高溫型填料密封  波紋管密封

標準泄漏等級: CLASS VI

流量特性:快開式

與管道連接方式:法蘭式  對焊式

法蘭連接形式標準

法蘭式: JB/T 79.1-94~ JB/T 79.4-94

            HG20616-97~HG/T20592-2009

            ANSI B16.5

對焊式:GB/T  9124-2000/ANSI B16.25

泄漏量執行標準:ANSI B16.104

部件名稱可選用材料閥體

上閥蓋ASTMA216 WCB/WCC ASTMA217 WC6/WC9 ASTM A105ASTM A351 CF8/CF3/CF8M/CF3M

ASTM A182 F304/F316/F316L閥芯ASTM A182 F304/F316/F316L

ASTM A276 410/420閥座硬：ASTM A182 F304/F316/F316L

    ASTM A276 410/420閥桿17-4PH    ASTM A276 410/420

ASTM A276 F304/F316/F316L閥籠ASTM A351 CF8/CF3/CF8M/CF3M氣動切斷式調節閥供應，廠家直接供貨，供貨速度快，批發品種齊全，亦可根據客戶需求訂制調節閥，質量有保障，工作效率高，節能環保，是流體控制的好幫手。咨詢熱線：021-51099198
