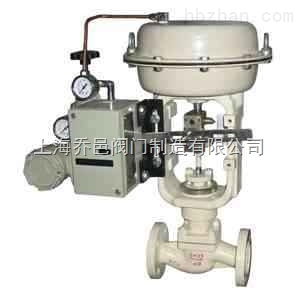

CV3000-HLS小口徑單座調節閥
小口徑單座調節閥 單座調節閥 CV3000-HLS小口徑單座調節閥
品牌
上海喬邑型號
CV3000-HLS瀏覽次數
29 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:CV3000-HLS小口徑單座調節閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【CV3000-HLS小口徑單座調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
HLS小口徑單座調節閥
一、HLS小口徑單座調節閥產品概述
CV3000-HLS小口徑單座調節閥具有結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。氣動單座調節閥的泄漏量符合ANSI B16.104標準。小口徑單座調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
二、HLS小口徑單座調節閥主要技術參數
|
閥體型式 |
直通單座鑄造球型閥 |
|
|
公稱通徑 |
20、25mm |
|
|
公稱壓力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
|
連接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
|
焊接標準 |
嵌接焊SW |
|
|
材料 |
鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金 |
|
|
上閥蓋 |
常溫型 |
-17~+230℃ |
|
伸長I型 |
-45~-17℃、 +230~+566℃ |
|
|
伸長II型 |
-100~-45℃ |
|
|
伸長III型 |
-196~-100℃ |
|
|
壓蓋型式 |
螺栓壓緊式 |
|
|
閥芯形式 |
單座柱塞型閥芯 |
|
|
流量特性 |
金屬閥座 |
等百分比特性、線性特性 |
|
軟閥座 |
||
|
材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
|
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
三、HLS小口徑單座調節閥執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa |
|
供氣壓力 |
140~400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
用正作用或反作用執行機構實現閥的氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、HLS小口徑單座調節閥主要性能指標
|
項目 |
指標值 |
|
|
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|
軟閥座 |
小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 |
|
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3%(HA1型小于全行程的5%) |
|
|
基本誤差 |
帶定位器 |
小于全行程的±1%-7(HA1型小于全行程的±2%) |
|
不帶定位器 |
小于全行程的±5% |
|
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
|
可調范圍 |
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) |
|
上海喬邑閥門為您提供專業的【CV3000-HLS小口徑單座調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
