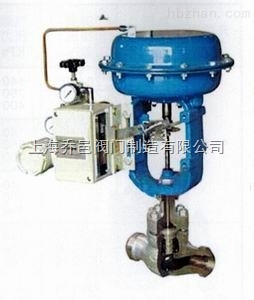

高壓籠式調節閥CV3000-HPC
CV3000-HPC高壓籠式調節閥 調節閥 高壓調節閥
品牌
上海喬邑型號
CV3000-HPC瀏覽次數
60 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:高壓籠式調節閥CV3000-HPC
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【CV3000-HPC高壓籠式調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
HPC高壓籠式調節閥
一、HPC高壓籠式調節閥產品概述
CV3000-HPC高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小、流量大，可調范圍廣。HPC高壓籠式調節閥的泄漏量符合ANSI B16.104標準。氣動高壓籠式調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
二、HPC高壓籠式調節閥主要技術參數
|
公稱通徑 |
40 |
50 |
65 |
100 |
150 |
200 |
250 |
300 |
|
|
閥體型式 |
直通鍛造球型閥 |
||||||||
|
公稱壓力 |
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500 |
||||||||
|
連接型式 |
密封面型式 |
RF、RJ |
|||||||
|
法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981 |
||||||||
|
焊接標準 |
嵌接焊SW(40~80mm) 對接焊BW(80~300mm) |
||||||||
|
材料 |
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等) |
||||||||
|
上閥蓋 |
常溫型 |
-5～+230℃ |
|||||||
|
伸長I型 |
+230～+566℃ |
||||||||
|
壓蓋型式 |
螺栓壓緊式 |
||||||||
|
密封填料 |
石棉編織填料、石墨填料 |
||||||||
|
閥芯形式 |
帶組合密封圈或活塞環的壓力平衡式閥芯 |
||||||||
|
流量特性 |
等百分比特性、線性特性 |
||||||||
|
材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
||||||||
三、HPC高壓籠式調節閥執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
80~240KPa(HA型) |
|
供氣壓力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
氣源接口 |
Rc1/4"(HA、VA型)、G3/8"(VP型) |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、HPC高壓籠式調節閥主要性能指標
|
泄漏量 |
金屬閥座 |
ANSI：Class IV |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3% |
|
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
|
不帶定位器 |
小于全行程的±5% |
|
|
可調范圍 |
50：1 |
|
上海喬邑閥門為您提供專業的【CV3000-HPC高壓籠式調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
