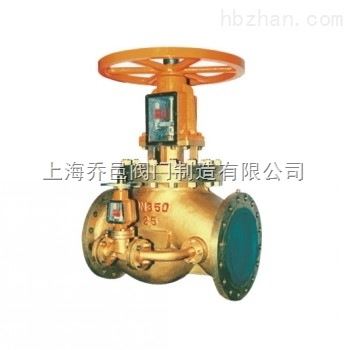

JYU41W帶旁通氧氣專用截止閥
旁通氧氣專用截止閥 截止閥 氧氣專用截止閥
品牌
上海喬邑型號
JYU41W瀏覽次數
64 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:JYU41W帶旁通氧氣專用截止閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【JYU41W帶旁通氧氣專用截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
一、 JYU41W帶旁通氧氣專用截止閥應用領域：
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
⑤ 各種特殊工藝的高效精密過濾器等。
二、帶旁通氧氣專用截止閥主要性能規范：
|
公稱壓力 |
1.6 |
2.5 |
4 |
|
水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6 |
|
水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
最大工作壓力Mpa |
1.6 |
2.5 |
4 |
|
工作溫度 |
-20~150℃ |
||
|
適用介質 |
氧氣,氮氣,空氣等 |
||
三、帶旁通氧氣專用截止閥主要零件材料：
|
零件名稱 |
殼體 |
球體 |
閥桿 |
手柄 |
墊片,填料密封圈 |
|
材料 |
16-4硅黃銅 |
不銹鋼或銅合金 |
不銹鋼 |
碳鋼 |
聚四氟乙烯 |
四、帶旁通氧氣專用截止閥主要外形及連接尺寸
|
公稱壓力 |
公稱直徑DN(mm) |
D |
D1 |
D2 |
K |
L |
L1 |
L2 |
F |
F1 |
C |
Z-d |
H |
H1 |
H2 |
|
1.6 |
DN250 |
405 |
320 |
/ |
355 |
650 |
350 |
233 |
3 |
/ |
30 |
12-φ25 |
1140 |
1060 |
256 |
|
DN300 |
460 |
375 |
/ |
410 |
750 |
400 |
233 |
4 |
/ |
30 |
12-φ25 |
1280 |
1200 |
256 |
|
|
DN350 |
520 |
435 |
/ |
470 |
850 |
430 |
233 |
4 |
/ |
34 |
16-φ25 |
1380 |
1300 |
312 |
|
|
DN400 |
580 |
485 |
/ |
525 |
950 |
460 |
306 |
4 |
/ |
36 |
16-φ30 |
1450 |
1320 |
328 |
|
|
DN450 |
640 |
545 |
/ |
585 |
1050 |
560 |
306 |
4 |
/ |
40 |
20-φ30 |
1490 |
1350 |
328 |
|
|
DN500 |
705 |
608 |
/ |
650 |
1150 |
560 |
370 |
4 |
/ |
44 |
20-φ34 |
1630 |
1460 |
450 |
|
|
DN600 |
840 |
718 |
/ |
770 |
1350 |
600 |
395 |
5 |
/ |
48 |
20-φ41 |
1750 |
1600 |
560 |
|
|
2.5 |
DN250 |
425 |
332 |
/ |
370 |
650 |
350 |
233 |
3 |
/ |
36 |
12-φ30 |
1140 |
1060 |
256 |
|
DN300 |
485 |
390 |
/ |
430 |
750 |
400 |
233 |
4 |
/ |
40 |
16-φ30 |
1280 |
1200 |
256 |
|
|
DN350 |
550 |
448 |
/ |
490 |
850 |
430 |
233 |
4 |
/ |
44 |
16-φ34 |
1380 |
1300 |
312 |
|
|
DN400 |
610 |
505 |
/ |
550 |
950 |
460 |
306 |
4 |
/ |
48 |
16-φ34 |
1450 |
1320 |
328 |
|
|
DN450 |
660 |
555 |
/ |
600 |
1050 |
560 |
306 |
4 |
/ |
50 |
20-φ34 |
1490 |
1350 |
328 |
|
|
DN500 |
730 |
610 |
/ |
660 |
1150 |
580 |
370 |
4 |
/ |
52 |
20-φ41 |
1630 |
1460 |
450 |
|
|
DN600 |
840 |
718 |
/ |
770 |
1350 |
600 |
395 |
5 |
/ |
56 |
20-φ41 |
1750 |
1600 |
560 |
|
|
4.0 |
DN250 |
445 |
345 |
313 |
385 |
650 |
350 |
233 |
3 |
4.5 |
42 |
12-φ34 |
1140 |
1060 |
256 |
|
DN300 |
510 |
408 |
364 |
450 |
750 |
400 |
233 |
4 |
4.5 |
46 |
16-φ34 |
1280 |
1200 |
256 |
|
|
DN350 |
570 |
465 |
422 |
510 |
850 |
430 |
233 |
4 |
5 |
52 |
16-φ34 |
1380 |
1300 |
312 |
|
|
DN400 |
655 |
535 |
474 |
585 |
950 |
460 |
306 |
4 |
5 |
58 |
16-φ41 |
1450 |
1320 |
328 |
|
|
DN450 |
680 |
560 |
524 |
610 |
1050 |
560 |
306 |
4 |
5 |
60 |
20-φ41 |
1490 |
1350 |
328 |
|
|
DN500 |
755 |
612 |
576 |
670 |
1150 |
580 |
370 |
4 |
5 |
62 |
20-φ48 |
1630 |
1460 |
450 |
|
|
DN600 |
890 |
730 |
678 |
795 |
1350 |
600 |
395 |
5 |
6 |
62 |
20-φ54 |
1750 |
1600 |
560 |
上海喬邑閥門為您提供專業的【JYU41W帶旁通氧氣專用截止閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
