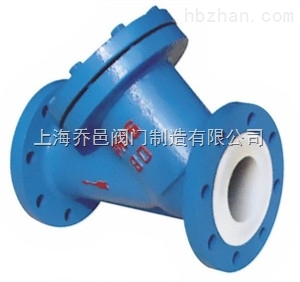

GL41F46襯氟Y型過濾器
襯氟過濾器 Y型過濾器
品牌
上海喬邑型號
GL41F46瀏覽次數
64 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:GL41F46襯氟Y型過濾器
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【GL41F46襯氟Y型過濾器】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
GL41F46襯氟Y型過濾器一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。可依據不同客戶的需求，針對不同介質給閥門做相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中，起到一個保護設備的作用。
技術標準
| 法蘭尺寸 | HG/T20592-2009 ASME16.5a |
| 公稱壓力試驗 | 0.6/1.0/1.6/2.5mMPa Class150 |
| 壓力試驗 | GB/T13927-92 API598 |
| 型號 | Y型、藍式 |
主要零材料
| 序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 |
| Z | C | ||
| 1 | 閥體、閥蓋 | HT250/A 126 | WCB/A216 WCB |
| 2 | 過濾網 | PTFE（F4） | |
| 3 | 螺栓/螺母 | 35/45、A193 B7/A194 | |
| 4 | 襯里層 | FEP（F46）PCTFE（F3） | |
PN1.0MPa主要連接尺寸
| 公稱通徑 | 主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| mm | inch | PN1.0MPa | ||||||
| 15 | 1/2 | 150 | 160 | 95 | 65 | 3 | 16 | 4-14 |
| 20 | 3/4 | 150 | 170 | 105 | 75 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 180 | 115 | 85 | 3 | 18 | 4-14 |
| 32 | 5/4 | 180 | 200 | 140 | 100 | 3 | 18 | 4-18 |
| 40 | 3/2 | 200 | 260 | 150 | 110 | 3 | 18 | 4-18 |
| 50 | 2 | 230 | 260 | 165 | 125 | 3 | 18 | 4-18 |
| 65 | 5/2 | 290 | 330 | 185 | 145 | 3 | 18 | 4-18 |
| 80 | 3 | 310 | 340 | 200 | 160 | 3 | 20 | 8-18 |
| 100 | 4 | 350 | 400 | 220 | 180 | 3 | 20 | 8-18 |
| 125 | 5 | 400 | 480 | 250 | 210 | 4 | 22 | 8-18 |
| 150 | 6 | 480 | 500 | 285 | 240 | 4 | 22 | 8-22 |
| 200 | 8 | 600 | 560 | 340 | 295 | 4 | 24 | 8-22 |
PN1.6MPa主要連接尺寸
| 公稱通徑 | 主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| mm | inch | PN1.6MPa | ||||||
| 15 | 1/2 | 150 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 160 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 220 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 290 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 310 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 350 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 400 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 480 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 550 | 340 | 295 | 265 | 4 | 24 | 12-22 |
PN2.5MPa主要連接尺寸
| 公稱通徑 | 主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| mm | inch | PN2.5MPa | ||||||
| 15 | 1/2 | 150 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 230 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 5/2 | 290 | 185 | 145 | 120 | 3 | 22 | 8-18 |
| 80 | 3 | 310 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 350 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 400 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 480 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 600 | 360 | 310 | 275 | 4 | 30 | 12-26 |
CIass150主要連接尺寸
| 公稱通徑 | 主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| mm | inch | CIass150 | ||||||
| 15 | 1/2 | 150 | 89 | 60.5 | 35 | 3 | 15 | 4-15 |
| 20 | 3/4 | 150 | 98 | 70 | 43 | 3 | 15 | 4-15 |
| 25 | 1 | 160 | 108 | 79.5 | 51 | 3 | 15 | 4-15 |
| 32 | 5/4 | 160 | 117 | 89 | 64 | 3 | 15 | 4-15 |
| 40 | 3/2 | 200 | 127 | 98.5 | 73 | 3 | 16 | 4-15 |
| 50 | 2 | 220 | 152 | 120.5 | 92 | 3 | 17 | 4-19 |
| 65 | 5/2 | 290 | 178 | 139.5 | 105 | 3 | 19 | 4-19 |
| 80 | 3 | 310 | 190 | 152.5 | 127 | 3 | 20 | 4-19 |
| 100 | 4 | 350 | 229* | 190.5 | 157 | 3 | 24 | 8-19 |
| 125 | 5 | 400 | 254 | 216 | 186 | 4 | 25 | 8-22 |
| 150 | 6 | 480 | 279 | 241.5 | 216 | 4 | 27 | 8-22 |
| 200 | 8 | 550 | 343 | 298.5 | 270 | 4 | 30 | 8-22 |
上海喬邑閥門為您提供優質的【GL41F46襯氟Y型過濾器】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
