Q641F46襯氟氣動球閥

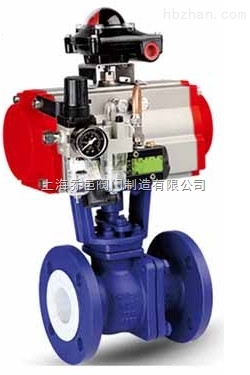

襯氟氣動球閥 Q641F46襯氟氣動球閥
品牌
上海喬邑型號
Q641F46瀏覽次數
71 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:Q641F46襯氟氣動球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Q641F46襯氟氣動球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Q641F46襯氟氣動球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。由氣動活塞式執行機構和襯氟球閥組成。閥體內腔及碟板均采用襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷，廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
工作原理
氣動襯氟球閥是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
設計特點
除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單。
基本型號
| 手動 | Q41F3 | 蝸輪 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 氣動 | Q641F3 | 電動 | Q941F3 |
| Q641F46 | Q941F46 |
技術標準
| 設計與制造 | GB/T12237 |
| 機構長度 | HG/T3704-2003GB/T12221 ASME B16.10 |
| 法蘭尺寸 | HG/T20592-2009 ANSI B16.5a |
| 驅動方式 | 手動、電動、氣動 |
| 公稱壓力 | 0.6、1.0、1.6、2.5MPa Class150 JIS10K |
| 壓力試驗 | GB/T13927-92 API 598 |
主要零部件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 閥體閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 襯里閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
PN1.0MPa主要外形鏈接尺寸
| 公稱通徑 | PN1.0MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 8-22 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 26 | 12-22 |
| 300 | 12 | 610 | 445 | 400 | 370 | 4 | 26 | 12-12 |
PN1.6MPa主要外形鏈接尺寸
| 公稱通徑 | PN1.6MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 12-22 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 26 | 12-26 |
| 300 | 12 | 610 | 460 | 410 | 370 | 4 | 28 | 12-26 |
PN2.5MPa主要外形鏈接尺寸
| 公稱通徑 | PN2.5MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 22 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 280 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 320 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 360 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 400 | 360 | 230 | 275 | 4 | 30 | 12-26 |
| 250 | 10 | 450 | 425 | 370 | 330 | 4 | 32 | 12-30 |
| 300 | 12 | 610 | 485 | 430 | 390 | 4 | 34 | 16-30 |
CIass150主要外形鏈接尺寸
| 公稱通徑 | CIass150主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 110 | 89 | 60.5 | 35 | 3 | 15 | 4-15 |
| 20 | 3/4 | 117 | 98 | 70 | 43 | 3 | 15 | 4-15 |
| 25 | 1 | 127 | 108 | 79.5 | 51 | 3 | 15 | 4-15 |
| 32 | 5/4 | 140 | 117 | 89 | 64 | 3 | 15 | 4-15 |
| 40 | 3/2 | 165 | 127 | 98.5 | 73 | 3 | 16 | 4-15 |
| 50 | 2 | 178 | 152 | 120.5 | 92 | 3 | 17 | 4-19 |
| 65 | 5/2 | 190 | 178 | 139.5 | 105 | 3 | 19 | 4-19 |
| 80 | 3 | 203 | 190 | 152.5 | 127 | 3 | 20 | 4-19 |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 3 | 24 | 8-19 |
| 125 | 5 | 254 | 254 | 216 | 186 | 4 | 25 | 8-22 |
| 150 | 6 | 394 | 279 | 241.5 | 216 | 4 | 27 | 8-22 |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 4 | 30 | 8-22 |
| 250 | 10 | 533 | 406 | 362 | 324 | 4 | 32 | 12-25 |
| 300 | 12 | 610 | 483 | 432 | 381 | 5 | 34 | 12-25 |
上海喬邑閥門為您提供優質的【Q641F46襯氟氣動球閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
