商品介紹

品牌:上海喬邑

商品名稱:Q941F46襯氟電動球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【Q941F46襯氟電動球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

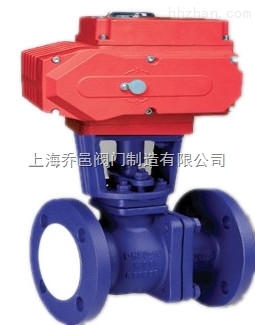

Q941F46襯氟電動球閥由電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。該襯氟閥門由電動執行器控制開關。

為了更好的適應現代化自動控制的需求，襯四氟球閥可配電動、氣動執行器，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，可實現智能型（調節型）和開關型。具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動襯氟球閥用于-50℃-150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

技術規范

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

基本型號

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

主要零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

PN1.0MPa主要外形鏈接尺寸

公稱通徑		PN1.0MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	5/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	4	26	12-22
300	12	610	445	400	370	4	26	12-12

PN1.6MPa主要外形鏈接尺寸

公稱通徑		PN1.6MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	5/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	4	26	12-26
300	12	610	460	410	370	4	28	12-26

PN2.5MPa主要外形鏈接尺寸

公稱通徑		PN2.5MPa主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	5/4	165	140	100	75	3	18	4-18
40	3/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	20	4-18
65	5/2	220	185	145	120	3	22	4-18
80	3	250	200	160	135	3	24	8-18
100	4	280	235	190	155	3	24	8-22
125	5	320	270	220	185	4	26	8-26
150	6	360	300	250	210	4	28	8-26
200	8	400	360	230	275	4	30	12-26
250	10	450	425	370	330	4	32	12-30
300	12	610	485	430	390	4	34	16-30

CIass150主要外形鏈接尺寸

公稱通徑		CIass150主要鏈接尺寸
DN	NPS	L	D	D1	D2	f	b	z-d
15	1/2	110	89	60.5	35	3	15	4-15
20	3/4	117	98	70	43	3	15	4-15
25	1	127	108	79.5	51	3	15	4-15
32	5/4	140	117	89	64	3	15	4-15
40	3/2	165	127	98.5	73	3	16	4-15
50	2	178	152	120.5	92	3	17	4-19
65	5/2	190	178	139.5	105	3	19	4-19
80	3	203	190	152.5	127	3	20	4-19
100	4	229	229	190.5	157	3	24	8-19
125	5	254	254	216	186	4	25	8-22
150	6	394	279	241.5	216	4	27	8-22
200	8	457	343	298.5	270	4	30	8-22
250	10	533	406	362	324	4	32	12-25
300	12	610	483	432	381	5	34	12-25
