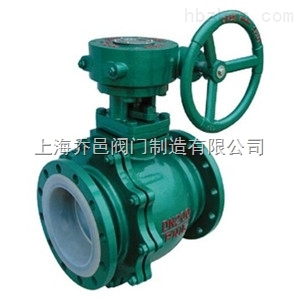

Q341F46蝸輪襯氟球閥
Q341F46蝸輪襯氟球閥 襯氟球閥
品牌
上海喬邑型號
Q341F46瀏覽次數
65 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:Q341F46蝸輪襯氟球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Q341F46蝸輪襯氟球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Q341F46蝸輪襯氟球閥內腔及球體均襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
特點
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟"，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修
安裝
1、未使用時，應將球體處于開啟狀態，閥門應整齊地存放在通風、干燥的倉庫內，嚴禁堆置和露天存放。閥門兩端應用堵蓋封口，以防灰塵、雜質進入閥門內部。
2、安裝前，應仔細核對閥門標志及合格證是否符合使用要求，確認無誤后方可進行安裝。安裝過程中不允許將兩端襯氟密封面損傷。
3、在使用中，僅作全開或全關使用，不宜作調節流量用，不允許在負壓的工況下使用。
4、在使用中，應隨時觀察，發現故障應立即停用，查明原因并消除。
技術標準
| 設計與制造 | GB/T12237 |
| 機構長度 | HG/T3704-2003GB/T12221 ASME B16.10 |
| 法蘭尺寸 | HG/T20592-2009 ANSI B16.5a |
| 驅動方式 | 手動、電動、氣動 |
| 公稱壓力 | 0.6、1.0、1.6、2.5MPa Class150 JIS10K |
| 壓力試驗 | GB/T13927-92 API 598 |
基本型號
| 手動 | Q41F3 | 蝸輪 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 氣動 | Q641F3 | 電動 | Q941F3 |
| Q641F46 | Q941F46 |
主要零部件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 閥體閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 襯里閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
PN1.0MPa主要外形鏈接尺寸
| 公稱通徑 | PN1.0MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
|
15 |
1/2 |
140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
|
20 |
3/4 |
140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
|
25 |
1 |
150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
|
32 |
5/4 |
165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
|
40 |
3/2 |
180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
|
50 |
2 |
200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
|
65 |
5/2 |
220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
|
80 |
3 |
250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
|
100 |
4 |
280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
|
125 |
5 |
320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
|
150 |
6 |
360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
|
200 |
8 |
400 | 340 | 295 | 265 | 4 | 24 | 8-22 |
|
250 |
10 | 450 | 395 | 350 | 320 | 4 | 26 | 12-22 |
| 300 | 12 | 610 | 445 | 400 | 370 | 4 | 26 | 12-12 |
PN1.6MPa主要外形鏈接尺寸
| 公稱通徑 | PN1.6MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 12-22 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 26 | 12-26 |
| 300 | 12 | 610 | 460 | 410 | 370 | 4 | 28 | 12-26 |
PN2.5MPa主要外形鏈接尺寸
| 公稱通徑 | PN2.5MPa主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 22 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 280 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 320 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 360 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 400 | 360 | 230 | 275 | 4 | 30 | 12-26 |
| 250 | 10 | 450 | 425 | 370 | 330 | 4 | 32 | 12-30 |
| 300 | 12 | 610 | 485 | 430 | 390 | 4 | 34 | 16-30 |
CIass150主要外形鏈接尺寸
| 公稱通徑 | CIass150主要鏈接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 110 | 89 | 60.5 | 35 | 3 | 15 | 4-15 |
| 20 | 3/4 | 117 | 98 | 70 | 43 | 3 | 15 | 4-15 |
| 25 | 1 | 127 | 108 | 79.5 | 51 | 3 | 15 | 4-15 |
| 32 | 5/4 | 140 | 117 | 89 | 64 | 3 | 15 | 4-15 |
| 40 | 3/2 | 165 | 127 | 98.5 | 73 | 3 | 16 | 4-15 |
| 50 | 2 | 178 | 152 | 120.5 | 92 | 3 | 17 | 4-19 |
| 65 | 5/2 | 190 | 178 | 139.5 | 105 | 3 | 19 | 4-19 |
| 80 | 3 | 203 | 190 | 152.5 | 127 | 3 | 20 | 4-19 |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 3 | 24 | 8-19 |
| 125 | 5 | 254 | 254 | 216 | 186 | 4 | 25 | 8-22 |
| 150 | 6 | 394 | 279 | 241.5 | 216 | 4 | 27 | 8-22 |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 4 | 30 | 8-22 |
| 250 | 10 | 533 | 406 | 362 | 324 | 4 | 32 | 12-25 |
| 300 | 12 | 610 | 483 | 432 | 381 | 5 | 34 | 12-25 |
上海喬邑閥門為您提供優質的【Q341F46蝸輪襯氟球閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
