商品介紹

品牌:上海喬邑

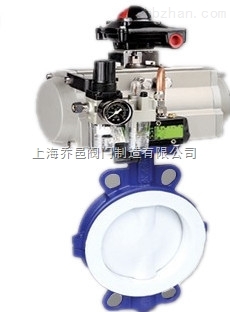

商品名稱:D671F46襯氟氣動對夾式蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【D671F46襯氟氣動對夾式蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

D671F46襯氟氣動對夾式蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合如氫氟酸、磷、酸、Cl?、強堿，王水等具有強腐蝕的介質。

主要零件及材料

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F4、F46
閥座	F4 /F46
帶桿蝶板	全襯F4/F46、半襯 (不銹鋼)F4、F46
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵、鋁合金

標準

設計與制造	GB/T12238（中線）、GB12221（短系列）
結構長度	ASME B 16.10、JIS B 2212
法蘭尺寸	HG20592-97、ANSI B 16.5、JIS B 2212
連接尺寸	對夾、法蘭
驅動方式	手動、氣動、電動
公稱壓力	0.6～2.5MPa、Class150、JIS10K
壓力試驗	GB/T13927-92、API598

襯氟蝶閥基本型號

手動	D71F4/P(半襯)	蝸輪傳動	D371F4/P（半襯）
	D71F46/P(半襯)		D371F46/P（半襯）
	D71F4(全襯)		D371F4（全襯）
	D71F46（全襯）		D371F46（全襯）
氣動	D671F4/P（半襯）	電動	D971F4/P(半襯)
	D671F46/P（半襯）		D971F46/P(半襯)
	D671F4（全襯）		D971F4(全襯)
	D671F46（全襯）		D971F46(全襯)

PN0.6MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	PN0.6MPa
40	11/2	33	130	100	80	3	14	4-14
50	2	43	140	110	90	3	14	4-14
65	21/2	46	160	130	110	3	14	4-14
80	3	46	190	150	125	3	16	4-18
100	4	52	210	170	145	3	16	4-18
125	5	56	240	200	175	3	18	8-18
150	6	56	265	225	200	3	18	8-18
200	8	60	320	280	255	3	20	8-18
250	10	68	375	335	310	4	22	12-18
300	12	78	440	395	363	4	22	12-22
350	14	78	490	445	413	4	22	12-22
400	16	102	540	495	463	4	22	16-22
450	18	114	595	550	518	4	22	16-22
500	20	127	654	600	568	4	24	20-22
600	24	154	755	705	667	5	30	20-26
700	28	165	860	810	772	5	24	24-26
800	32	190	975	920	878	5	24	24-30
900	36	203	1075	1020	980	5	26	24-30
1000	40	216	1175	1120	1080	5	26	28-30
1200	48	254	1405	1340	12953	5	28	32-33

PN1.0MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	PN1.0MPa
40	11/2	33	150	110	85	3	18	4-18
50	2	43	165	125	100	3	18	4-18
65	21/2	46	185	145	120	3	18	4-18
80	3	46	200	160	135	3	20	8-18
100	4	52	220	180	155	3	20	8-18
125	5	56	250	210	185	3	22	8-18
150	6	56	285	240	210	3	22	8-22
200	8	60	340	295	265	3	24	8-22
250	10	68	395	350	320	4	26	12-22
300	12	78	445	400	370	4	26	12-22
350	14	78	505	460	430	4	26	16-22
400	16	102	565	515	480	4	26	16-26
450	18	114	615	565	530	4	28	20-26
500	20	127	670	620	580	4	28	20-26
600	24	154	780	725	680	5	34	20-30
700	28	165	895	840	795	5	34	24-30
800	32	190	1015	950	900	5	36	24-33
900	36	203	1115	1050	1000	5	38	28-33
1000	40	216	1230	1160	1115	5	38	28-36
1200	48	254	1455	1380	1330	5	44	32-39

PN1.6MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	PN1.6MPa
40	11/2	33	150	110	85	3	18	4-18
50	2	43	165	125	100	3	18	4-18
65	21/2	46	185	145	120	3	18	4-18
80	3	46	200	160	135	3	20	8-18
100	4	52	220	180	155	3	20	8-18
125	5	56	250	210	185	3	22	8-18
150	6	56	285	240	210	3	22	8-22
200	8	60	340	295	265	3	24	12-22
250	10	68	405	355	320	4	26	12-26
300	12	78	465	410	370	4	28	12-26
350	14	78	520	470	430	4	30	16-26
400	16	102	580	525	480	4	32	16-30
450	18	114	640	585	550	4	40	20-30
500	20	127	715	650	610	5	44	20-33
600	24	154	840	770	720	5	54	20-36
700	28	165	910	840	759	5	42	24-36
800	32	190	1025	950	900	5	42	24-39
900	36	203	1125	1050	1000	5	44	28-39
1000	40	216	1255	1170	1110	5	46	28-42
1200	48	254	1485	1390	1330	5	52	32-48

PN2.5MPa外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	PN2.5MPa
40	11/2	33	150	110	85	3	18	4-18
50	2	43	165	125	100	3	20	4-18
65	21/2	46	185	145	120	3	22	8-18
80	3	46	200	160	135	3	24	8-18
100	4	52	235	190	155	3	24	8-22
125	5	56	270	220	185	3	26	8-26
150	6	56	300	250	210	3	28	8-26
200	8	60	360	310	275	3	30	12-26
250	10	68	425	370	330	4	32	12-30
300	12	78	485	430	390	4	34	16-30
350	14	78	555	490	450	4	38	16-33
400	16	102	620	550	505	4	40	16-36
450	18	114	670	600	550	4	46	20-36
500	20	127	730	660	610	5	18	20-36
600	24	154	845	770	720	5	58	20-39
700	28	165	960	875	800	5	50	24-42
800	32	190	1085	990	940	5	54	24-48
900	36	203	1185	1090	1040	5	58	28-48
1000	40	216	1320	1210	1150	5	62	28-55
1200	48	254	1530	1420	1360	5	70	32-55

ANSI150LB外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	ANSI150LB
40	11/2	33	130	98.5	73	3	16	4-15
50	2	43	152	120.5	92	3	17	4-19
65	21/2	46	178	139.5	105	3	19	4-19
80	3	46	190	152.5	127	3	20	4-19
100	4	52	229	190.5	157	3	24	8-19
125	5	56	254	216	186	3	25	8-22
150	6	56	279	241.5	216	3	27	8-22
200	8	60	343	298.5	270	3	30	8-22
250	10	68	406	362.5	324	4	32	12-25
300	12	78	483	432	381	4	34	12-25
350	14	78	533	476	413	4	37	12-30
400	16	102	597	539.5	470	4	39	16-30
450	18	114	635	578	533	4	42	16-33
500	20	127	698	635	584	4	45	20-33
600	24	154	813	749.5	692	5	50	20-36

JIS10K外形鏈接尺寸

公稱通徑		主要外形鏈接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	對夾式	JIS10K
40	11/2	33	140	105	85	3	17	4-19
50	2	43	155	120	100	3	17	4-19
65	21/2	46	175	140	120	3	19	4-19
80	3	46	185	150	130	3	19	8-19
100	4	52	210	175	155	3	19	8-19
125	5	56	250	210	185	3	21	8-23
150	6	56	280	240	215	3	23	8-23
200	8	60	330	290	265	3	23	12-23
250	10	68	400	355	325	4	25	12-25
300	12	78	445	400	370	4	25	16-25
350	14	78	490	445	415	4	27	16-25
400	16	102	560	510	475	4	30	16-27
450	18	114	620	565	530	4	32	20-27
500	20	127	675	620	585	4	32	20-27
600	24	154	795	730	690	5	34	24-33
