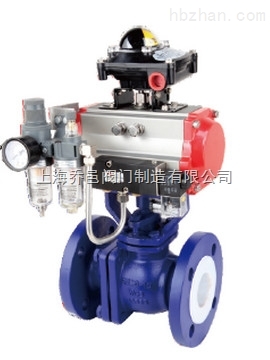

氣動襯氟O型調節球閥ZSHOF46

襯氟氣動調節球閥氣動調節球閥氣動O型調節球閥

品牌

上海喬邑

型號

ZSHOF46

瀏覽次數

64 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

商品名稱:氣動襯氟O型調節球閥ZSHOF46

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【ZSHOF46襯氟氣動O型調節球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

ZSHOF46襯氟氣動O型調節球閥是由GT、AW型氣動執行機構和襯氟球閥組成。凡與介質接觸部分均襯F46（聚全氟乙烯），故在各種酸、堿、鹽類等強蝕性介質和其它有機溶劑中能完好地工作，還具有調節精確、切斷可靠、流阻小等優點，在-50-+150℃內確保長期使用，是目前國內較為理想的耐腐蝕調節切斷球閥。已廣泛用于石油、化工、輕工等工業部門的自控系統中。

特點：

1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕

2.流通能力大，且介質流向不受限制

3.密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。

4.除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質。

5.結構簡單維修方便。

6.配多彈簧的齒輪齒條氣動執行結構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制。

結構原理：

1.ZSHVF46氣動V型調節球閥和ZSHOF46氣動O型切斷球閥是由球閥、氣缸式執行機構及控制附件組成。

2.執行機構是氣動V型調節閥和氣動O型切斷球閥生產過程中自動控制系統的重要組成部分。其有雙作用氣缸和單作用氣缸，其原理：

（1）以壓縮空氣為能源動力完成開關動作；當壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門，氣動執行器關閉時，氣源是從反向管咀進入，將推動向中間運動，帶動閥門關閉，此氣缸為雙作用氣缸。

（2）以壓縮空氣為能源動力完成開關動作，當壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門，當反向管咀排氣后由彈簧推動活塞帶動閥門關閉。此氣缸為單作用氣缸。

3.氣動執行器的執行機構和調節機構為統一整體，執行機構的部件可選擇包膜、活塞或齒輪齒條，其中齒輪齒條是最為常用。齒輪齒條執行機構的結構緊湊、輸出推動力大、動作平穩可靠，在三種執行機構部件里是性能最均衡的一個。

主要技術參數：

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）	V型	7	15	25	50	70	100	180	270	440	680	990	1760	2750	3900
額定流量系數（KV）	O型	19	38	72	110	170	270	450	510	940	1400	2200	3500	5650	8000
配氣動執行機構	雙作用	AT52	AT52	AT63	AT63	AT75	AT83	AT92	AT105	AT125	AT140	AT160	AT210	AT270	AT300
配氣動執行機構	單作用	AT63S	AT63S	AT75S	AT83S	AT92S	AT105S	AT125S	AT140S	AT160S	AT160S	AT190S	AT240S	AT300S	AT350S
配氣動執行機構	精小型	05			10		16	20	40	50	60	100	160	200
流量特性	V型	近似等百分比
流量特性	O型	快開
公稱壓力（MPa）		0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
球芯轉角		90°
允許壓差		為介質工作壓力
允許泄露等級		軟密封：VI（或無泄漏）
動作時間（S）		0.5-7
信號接管螺紋/操作壓力		M10×1/400-800KPa(0.4-0.8MPa)

主要性能技術指標：

項目	技術指標
基本誤差（%）	不帶ding位器	帶ding位器
回差（%）	±10	±1.5
死區（%）	8	1.5
泄漏量	6	0.6
允許泄漏量	VI級（或無泄漏）	10-4X閥額定容量
允許泄漏量	VI級（或無泄漏）	5x10-6x閥額定容量
可配附件	電氣ding位器或電/氣轉換器、空氣過濾減壓器、電磁閥、手輪機構等
額定流量系數Kv偏差（%）	±20

主要零件常用材料：

名稱	材質
閥體、閥蓋、球芯	ZG230-450、ZG0Cr18Ni9
襯里材料	F46、F4、PFA、PO、PE、PP
密封圈、填料、墊片	聚四氟乙烯、柔性石墨
氣動執行機構	組合件（見氣動說明書）
電動執行機構	組合件（見電裝說明書）

連接尺寸表PN10（8-1）

公稱通徑	氣缸長度	結構長度	法蘭連接尺寸						（氣開）、（氣關）
公稱通徑	W	L	D	D1	D2	f	b	Z—φd	H
DN15	145	140	95	65	45	2	16	4—φ14	205
DN20	145	140	105	75	55	2	18	4—φ14	208
DN25	169	150	115	85	65	2	18	4—φ14	210
DN32	169	165	140	100	78	2	18	4—φ18	232
DN40	201	180	150	110	85	3	18	4—φ18	274
DN50	209	200	165	125	100	3	18	4—φ18	287
DN65	242	220	185	145	120	3	18	4—φ18	327
DN80	275	250	200	160	135	3	20	8—φ18	363
DN100	332	280	220	180	155	3	20	8—φ18	398
DN125	385	320	250	210	185	3	22	8—φ18	432
DN150	450	360	285	240	210	3	22	8—φ22	475
DN200	562	400	340	295	265	3	24	8—φ22	615
DN250	722	450	395	350	320	3	26	12—φ22	740
DN300	830	610	445	400	368	4	26	12—φ22	885

連接尺寸表PN16（8-2）

公稱通徑	氣缸長度	結構長度	法蘭連接尺寸						（氣開）、（氣關）
公稱通徑	W	L	D	D1	D2	f	b	Z—φd	H
DN15	145	140	95	65	45	2	16	4—φ14	205
DN20	145	140	105	75	55	2	18	4—φ14	208
DN25	169	150	115	85	65	2	18	4—φ14	210
DN32	169	165	140	100	78	2	18	4—φ18	232
DN40	201	180	150	110	85	3	18	4—φ18	274
DN50	209	200	165	125	100	3	18	4—φ18	287
DN65	242	220	185	145	120	3	18	4—φ18	327
DN80	275	250	200	160	135	3	20	8—φ18	363
DN100	332	280	220	180	155	3	20	8—φ18	398
DN125	385	320	250	210	185	3	22	8—φ18	432
DN150	450	360	285	240	210	3	22	8—φ22	475
DN200	562	400	340	295	265	3	24	8—φ22	615
DN250	722	450	405	355	320	3	26	12—φ26	740
DN300	830	610	460	410	370	4	28	12—φ26	885
