產品簡介：

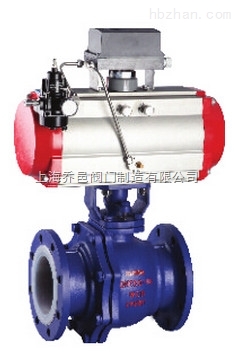

ZSHVF46襯氟氣動V型調節球閥是一種360度直角回轉的高級控制閥，它與閥門ding位器配套使用，可實現比例調節，與二位五通電磁閥及控制箱配套使用，可實現開關控制；V型球閥閥芯設計成帶有特殊形式的V型口，（V型口可根據不同的角度來實現調節精度）具有精確的流量特性和控制能力，適用于各種控制場合。額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點。由于閥芯合法做質檢室無間隙回轉，所以具有很大的剪切及自潔能力，尤其適用于含有纖維性或軟質顆粒的懸浮液控制。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層全氟聚乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏，流體通道呈V型、壓降損失小、閥容量大、流量特性精確，配用電氣閥門定位或氣動閥門ding位器，可實現對工藝管路流體介質的自動調節控制，廣泛適用于酸、堿等強腐蝕性介質和有毒、易滲透等氣體、液體類介質的控制。

特點：

1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕

2.流通能力大，且介質流向不受限制

3.密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。

4.除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質。

5.結構簡單維修方便。

6.配多彈簧的齒輪齒條氣動執行結構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制。

結構原理：

1.ZSHVF46氣動V型調節球閥和ZSHOF46氣動O型切斷球閥是由球閥、氣缸式執行機構及控制附件組成。

2.執行機構是氣動V型調節閥和氣動O型切斷球閥生產過程中自動控制系統的重要組成部分。其有雙作用氣缸和單作用氣缸，其原理：

（1）以壓縮空氣為能源動力完成開關動作；當壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門，氣動執行器關閉時，氣源是從反向管咀進入，將推動向中間運動，帶動閥門關閉，此氣缸為雙作用氣缸。

（2）以壓縮空氣為能源動力完成開關動作，當壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門，當反向管咀排氣后由彈簧推動活塞帶動閥門關閉。此氣缸為單作用氣缸。

3.氣動執行器的執行機構和調節機構為統一整體，執行機構的部件可選擇包膜、活塞或齒輪齒條，其中齒輪齒條是最為常用。齒輪齒條執行機構的結構緊湊、輸出推動力大、動作平穩可靠，在三種執行機構部件里是性能最均衡的一個。

主要技術參數：

主要性能技術指標：

主要零件常用材料：

連接尺寸表PN10（8-1）

連接尺寸表PN16（8-2）

安裝、使用注意事項

1.取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2.安裝氣動調節閥前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方能夠可上線安裝（接線按電動執行機構線路圖）。

3.準備與管道連接前，須沖洗和清除干凈管道中殘存的雜志（這些物質可能會損壞閥座和球）。

4.安裝期間，請不要用氣動調節閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及部件。

5.氣動調節球閥應安裝在管道的水平方向或垂直方向。

6.安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

7.與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

8.如有閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。

9.對填料壓蓋應定期檢查，防止因滲漏腐蝕而損壞其它零件和造成事故。
