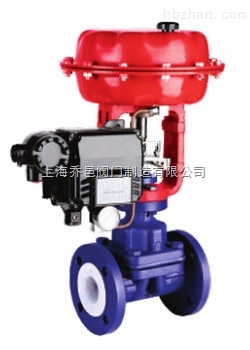

氣動薄膜調節隔膜閥ZMATF46/ZMBTF46
襯氟薄膜調節隔膜閥 氣動調節隔膜閥
品牌
上海喬邑型號
ZMATF46/ZMBTF46瀏覽次數
65 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜調節隔膜閥ZMATF46/ZMBTF46
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【ZMATF46/ZMBTF46襯氟氣動薄膜調節隔膜閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
ZMATF46/ZMBTF46襯氟氣動薄膜調節隔膜閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有阻力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。
特點:
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.密封性能好：因閥蓋上無填料函，確保無外滲漏。
3.滲漏量小：由于閥芯、閥座采用軟密封、故泄漏量低。
4.配用多彈簧啟動薄膜執行結構，輸出力矩大、結構緊湊。
結構原理:
襯氟氣動薄膜隔膜調節閥是由氣動薄膜機構、調節機構、隔膜閥三部分組成，其結構原理見下圖。
執行機構是氣動調節閥生產過程中自動控制系統的重要組成部分。其有正反兩種作用形式：
1.當信號壓力增加推桿伸出膜室的叫正作用，與閥配合構成氣關式（ZMBT）
2.當信號壓力增加推桿退回膜室的叫反作用，與閥配合構成氣開式（ZMAT）
主要零部件:
|
序號 |
名稱 |
序號 |
名稱 |
|
01 |
電動執行機構 |
07 |
閥桿 |
|
02 |
六角螺母 |
08 |
閥瓣 |
|
03 |
指針盤 |
09 |
閥蓋 |
|
04 |
行程標尺 |
10 |
閥體 |
|
05 |
執行器支架 |
11 |
膜片 |
|
06 |
螺栓、螺母 |
12 |
ding位器 |
主要技術參數:
|
公稱通徑（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||||
|
額定流量系數（KV） |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
500 |
600 |
1200 |
2100 |
3500 |
|||||||||||||||||||
|
配用執行機構型號 |
ZM-2 |
ZM-3 |
ZM-4 |
ZM-5 |
ZM-6 |
||||||||||||||||||||||||||||
|
行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||||||||||||
|
公稱壓力（Mpa） |
0.6Mpa、1.0Mpa |
||||||||||||||||||||||||||||||||
|
作用方式 |
氣關式（B）、氣開式（K） |
||||||||||||||||||||||||||||||||
|
信號范圍（Kpa） |
20-100、40-200、20-60、60-100 |
||||||||||||||||||||||||||||||||
|
流量特性 |
近似快開關 |
||||||||||||||||||||||||||||||||
|
關閉時允許最大壓力 |
信號壓力 |
P1=0 |
120 |
0.9 |
0.9 |
0.40 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |
0.015 |
0.01 |
0.06 |
0.03 |
0.01 |
||||||||||||||||
|
140 |
1.0 |
1.0 |
0.80 |
0.8 |
0.6 |
0.4 |
0.4 |
0.2 |
0.1 |
0.03 |
0.02 |
0.12 |
0.06 |
0.02 |
|||||||||||||||||||
|
P1=P2 |
120 |
0.45 |
0.45 |
0.20 |
0.2 |
0.15 |
0.1 |
0.1 |
0.05 |
0.02 |
0.07 |
0.05 |
0.03 |
0.15 |
0.06 |
||||||||||||||||||
|
140 |
0.9 |
0.9 |
0.40 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |
0.14 |
0.10 |
0.06 |
0.03 |
0.01 |
|||||||||||||||||||
主要性能指標:
|
項目 |
技術指標 |
|
|
基本誤差（%） |
不帶ding位器 |
帶ding位器 |
|
回差＜（%） |
±10 |
±1.5 |
|
死區＜（%） |
8 |
1.5 |
|
泄漏量 |
6 |
0.6 |
|
允許泄漏量 |
襯里材料為全氯乙丙烯（F46）、可溶性聚四氟乙烯（PFA）、隔膜材料為：NR+F46、氟橡膠 |
10-4X閥額定容量 |
|
無襯里材料、隔膜材料為：氯丁橡膠，氟橡膠 |
5×10-6×閥額定容量 |
|
|
可配附件 |
電氣ding位器或電/氣轉換器、空氣過濾減壓器、電磁閥、手輪機構等 |
|
|
額定流量系數Kv偏差（%） |
±20 |
|
閥體襯里和隔膜材料的組合:
|
閥體材料 |
襯里材料 |
隔膜材料 |
適用溫度 |
使用場合 |
|
鑄鐵HT200 |
無 |
氯丁橡膠 |
0~65℃ |
無腐蝕性介質、水及研磨劑、泥漿類介質 |
|
鑄鋼（WCB） |
聚三氟氯乙烯（F46） |
NR+F46、氟橡膠 |
-15℃~150℃ |
強酸、強堿、強氧化劑和一般有機溶劑、不適用于泥漿介質 |
|
鑄不銹鋼 |
無 |
氟橡膠 |
-20℃~200℃ |
一般酸、堿有機溶劑等介質 |
外形安裝尺寸：
|
公稱通徑 |
外形安裝尺寸 |
|||
|
DO |
H |
結構長度 |
||
|
ZMATF型（氣開） |
ZMBTF（氣關） |
L |
||
|
DN15 |
285 |
479 |
532 |
125 |
|
DN20 |
285 |
479 |
532 |
135 |
|
DN25 |
285 |
479 |
532 |
145 |
|
DN32 |
285 |
538 |
617 |
160 |
|
DN40 |
285 |
553 |
632 |
180 |
|
DN50 |
285 |
562 |
641 |
210 |
|
DN65 |
360 |
754 |
855 |
250 |
|
DN80 |
360 |
775 |
876 |
300 |
|
DN100 |
360 |
857 |
958 |
350 |
|
DN125 |
470 |
952 |
1077 |
400 |
|
DN150 |
470 |
989 |
1114 |
460 |
|
DN20 |
470 |
1084 |
1209 |
570 |
|
DN250 |
620 |
1200 |
1200 |
680 |
|
DN300 |
620 |
1235 |
1235 |
750 |
注：法蘭連接尺寸參照手動隔膜閥相關數據
安裝、使用注意事項：
1.氣動隔膜閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支撐和加固。
2.氣動隔膜閥一般應設有旁通管路，以便在隔膜閥發生故障或維修時能轉換成旁路操作，使生產過程正常進行在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門開度，當手輪機構停止使用時，應恢復到原空擋位置，以利于自控系統的正常進行。
3.清洗管道時，調節應處于最大開度，以便排出管道內污物。
4.如閥體襯里有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
5.對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故。
上海喬邑閥門為您提供優質的【ZMATF46/ZMBTF46襯氟氣動薄膜調節隔膜閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
