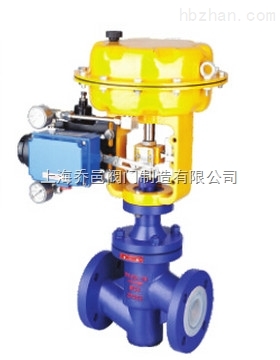

襯氟氣動(波紋管)單座調節閥ZJHPF46(ZJHPWF46)

襯氟氣動單座調節閥波紋管單座調節閥

品牌

上海喬邑

型號

ZJHPF46(ZJHPWF46)

瀏覽次數

71 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

商品名稱:襯氟氣動(波紋管)單座調節閥ZJHPF46(ZJHPWF46)

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【ZJHPF46(ZJHPWF46)襯氟氣動(波紋管)單座調節閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

ZJHPF46(ZJHPWF46)襯氟氣動(波紋管)單座調節閥是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。

產品特點：

1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。

零件材料：

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管

填片：橡膠石棉板、10’’、 1Cr18Ni9Ti石棉纏繞墊片

膜蓋：A3

波紋膜片：丁晴橡膠夾增強滌綸織物

彈簧：30SIMN

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

項目	性能指標
基本誤差％	≤±8
回差％	≤8
死區％	≤6
額定流量系數誤差	≤±10％（Kv≤5時±15％）
泄漏量	≤0.01％閥額定容量

技術參數：（表二）

公稱通徑DN（mm）		G3/4’’						20					25	32	40		50		65	80	100	150
閥座直徑DN（mm）		3	4	5	6	7	8	10	12	15	20		26	32	40		50		65	80	100	150
額定流量系數KV		0.08	1.12	0.20	.032	0.50	0.80	1.2	2	3.2	5		8	12	20		32		50	70	100	240
流量特性		直線						直線\等百分比
公稱壓力PN（Mpa）		1.0 1.6
配用執行機構	型號	ZHA-22														ZHA-23		ZHA-34				ZHA-45
	有效面積cm	200						280								400		630				1000
	工作行程mm	10						10				16				25		40				60
	彈簧范圍KPa	20-100 40-200
作用方式		氣關式或氣開式
工作溫度		-30~200℃
固有可調比R		30：1

調節閥的允許壓差：（見表三）

標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門ding位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。

允許壓差：（表三）

供氣壓力（MPa）	彈簧范圍（MPa）	公稱通徑（DN）	G3/4’’	20				25	32	40	50	65	80	100	150
供氣壓力（MPa）	彈簧范圍（MPa）	閥座直徑（DN	3-8	10	12	15	20	26	32	40	50	65	80	100	150
0.14	20~100	允許壓差 △P（MPa）	1.6					0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.08
0.24	40~200	允許壓差 △P（MPa）							1.2	1.1	0.7	0.65	0.45	0.28	0.20

注：流開流態，關閉時p2=0

主要零件材料：（表四）

零件名稱	材料	零件名稱	材料
閥體	ZG25襯F46（FEP）	波紋管	F4（PTFE）
閥芯	2Cr13襯F46（FEP）
	哈氏合金、蒙乃爾	填料	F4（PTFE）
閥座	2Cr13襯F46（FEP）		柔性石墨
	哈氏合金、蒙乃爾

注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。

外形尺寸：（表五）

公稱通徑 DN（㎜）	3/4″	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	245	245	245	245	290	290	362	362	362	454
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120

注：法蘭標準符合JB78-59、JB79-59標準.也可根據用ANSI美國標準等其它標準。

附件：

1．配套各種型號的閥門ding位器，電氣轉換器，空氣過濾減壓器。
2．手輪機構。
3．電磁閥，接近開關。

型號編制說明：

Z	J	H	P	16	C	G	K
自控閥門	執行機構：	多彈簧氣動薄膜執行機構	閥門結構類型：	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型		P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：中溫型常溫省略	K：表示氣開型
			N：表示雙座	25：表示2.5MPa	P：表示不銹鋼		B：表示氣關型
			M：表示套筒閥	40：表示4.0MPa	F46：表示閥體襯氟
				64：表示6.4MPa
