商品介紹

品牌:上海喬邑

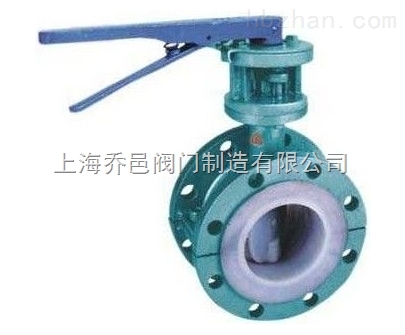

商品名稱:手柄法蘭式襯氟蝶閥D41F46

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【D41F46手柄法蘭式襯氟蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

一、產品概述

D41F46手柄法蘭式襯氟蝶閥是對閥體內介質所能達到的地方全采用襯里工藝，內襯材料采用FEP(46)塑料，以適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧化劑及其它腐蝕性介質等管。

二、主要零部件材料表

序號 NO	零件名稱 Name	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
序號 NO	零件名稱 Name	Z	C	P	R	PL	RL
1	閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板軸/銷	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層/閥座	FEP(F46)
4	蝶板/填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB(碳鋼)		CF8(不銹鋼)
6	填料	PTFE (F4)		PTFE (F4)		PTFE (F4)
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

三、主要連接尺寸及重量表

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050
