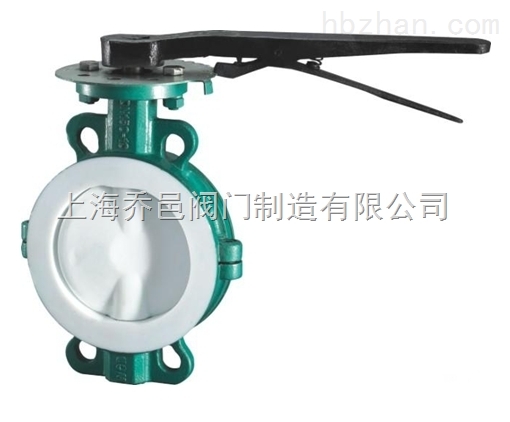

商品名稱:手柄式襯氟蝶閥D71F46

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【D71F46手柄式襯氟蝶閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

一、產品概述

D71F46手柄式襯氟蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏。

二、主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超代碳不銹鋼
序號	零件名稱	Z	C	P	R	Pl	RL
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(鍛)	CF8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9Tl	1Cr18Ni12M02Tl	00Cr18Ni1O	00Cr17Ni14M02
4	襯里層/閥座	FEP(F46)
5	0型圈	FPM(氟橡膠)
6	彈性條(墊)	Si(硅橡膠)
7	調節定位座	OCr18Ni9	OCr18Ni9	1Cr18Ni9Tl	1r18Ni12M02Tl	00Cr18Ni1O	00Cr18Ni1 4M02
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	OCr18Ni9	0Cr18Ni9	OCr18Ni9
1 0	手柄	ZLl01(鑄造鋁合金)

三、主要連接尺寸及重量表

公稱通徑		標準值							參考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量
DN (mm)	NPS(inch)	PN1.0MPa
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	21/2	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
100	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
PN1.6MPa
40	11/2	33	145	11O	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	250	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200*	230	32
200	8	60	335	295	265	3	30	12-φ23	200*	285	66
250	10	68	405	355	320	3	32	12-φ25	240*	325	80
300	12	78	460	410	375	4	34	12-φ25	240*	360	94
350	14	78	520	470	435	4	38	16-φ25	280*	430	125
400	16	102	580	525	485	4	40	16-φ30	280*	475	150
450	18	114	640	585	545	4	44	20-φ30	320*	525	172
500	20	127	705	650	608	4	46	20-φ34	320*	565	225
600	24	154	840	770	718	5	54	20-φ41	360*	620	290
700	28	165	910	840	788	5	54	24-φ41	360*	686	330
800	32	190	1020	950	898	5	54	24-φ41	380*	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400。	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400。	1185	710

*法蘭尺寸D、D1、D2、Z-Cd、f、b數值是與蝶閥連接的標準法蘭尺寸，簡圖中尺寸代號僅是其中一部分。

*法蘭尺寸PN1.0MPa、DN80螺孔數量JB78時Z=4，其它標準時Z=8。

四、主要結構圖

上海喬邑閥門為您提供專業的【D71F46手柄式襯氟蝶閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
