經濟實用的斜角式減速電機

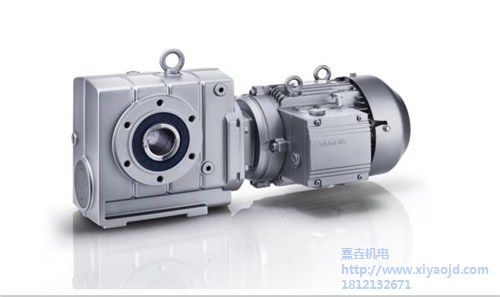

同軸式蝸桿減速電機是適用于采用斜角式減速電機的傳動裝置的經濟型解決方案。 同軸式蝸桿減速電機的效率大大高于純蝸桿式減速電機的效率。 由于具有蝸桿減速級，可在較小空間內實現很高的傳動比。 而且，同軸式蝸桿減速電機還是一種運行噪音極低的傳動解決方案。 在低轉矩范圍內，同軸式蝸桿減速電機是一種極為經濟實用的斜角式減速電機解決方案。

MOTOX 同軸式蝸桿減速電機的功率范圍高達 11 kW，額定減速機轉矩高達 1,590 Nm。

這些減速電機分為以下類型：

支腳安裝和法蘭安裝設計

帶扭矩臂的設計

實心軸或空心軸設計

帶導向鍵、收縮盤、花鍵軸的空心軸

技術概述

減速機類型

級數

傳動比范圍

高額定減速機轉矩

技術概述

減速機類型

級數

傳動比范圍

高額定減速機轉矩

C.28

2

25.28 ... 372

118 Nm

C.38

2

9.67 ... 320.67

243 Nm

C.48

2

9.67 ... 320.67

387 Nm

C.68

2

11.67 ... 364

687 Nm

C.88

2

11.15 ... 440.70

1,590 Nm

而且，具有 4 個和 5 個減速級的雙減速電機可具有 i = 324 - 33,491 的傳動比。

典型應用

例如，同軸式蝸桿減速電機可在污水處理系統中以及劇院中使用
