【產品型號：D341X】

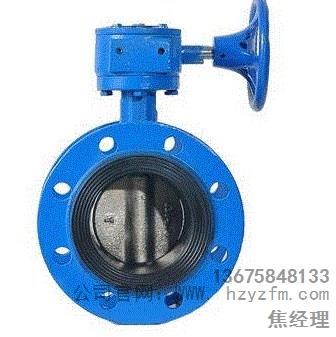

D341X法蘭橡膠蝶閥產品簡介：

法蘭橡膠蝶閥是管線優先選用的常規蝶閥，適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到相當佳效果。

D341X法蘭橡膠蝶閥工作原理：

蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。

D341X法蘭橡膠蝶閥產品特點：

★驅動方式可選擇手動、電動或氣動。

☆流量特性趨直線，調節性能好。

◆密封件可更換，且密封可靠達到雙向密封。　

◇小巧輕便，容易拆裝及維修，并可在任意位置安裝。

■結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

□蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

▲蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

△蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

☆設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥
