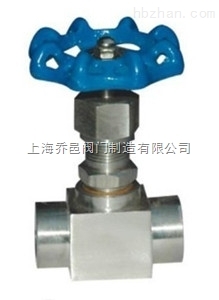

FJ61W承插焊針型閥
FJ61W承插焊針型閥 針型閥
品牌
上海喬邑型號
FJ61W瀏覽次數
69 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:FJ61W承插焊針型閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【FJ61W承插焊針型閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
FJ61W承插焊針型閥能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。針型閥形與壓力表配合使用是最合適的了。
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 承插焊連接
3. 結構特征: 錐面活動閥瓣,帶散熱式
4. 閥門檢驗與試驗: JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序號 NO. |
零件名稱 Part name |
材質 Material |
|
1 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
|
3 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
|
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公稱通徑 DN Nominal bore |
D0 |
D |
L |
H |
|
FJ61W-1 |
DN6 |
?14 |
?70 |
60 |
74 |
|
FJ61W-2 |
DN10 |
?18 |
?80 |
60 |
85 |
|
FJ61W-3 |
DN15 |
?22 |
?80 |
65 |
102 |
上海喬邑閥門為您提供專業的【FJ61W承插焊針型閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
