店鋪名稱：廣州嘉圣凈化設備有限公司

廣州嘉圣凈化設備有限公司是一家從事壓縮空氣后處理的研究、開發和生產的專業技術型企業。公司引進丹麥、日本等國際制冷先進技術、設備和原器件，全面遵循ISO9001質量管理體系，已成功研制JCD、JAD、JHD、JED系列的干燥機。同...

商品介紹

品牌:廣州嘉圣

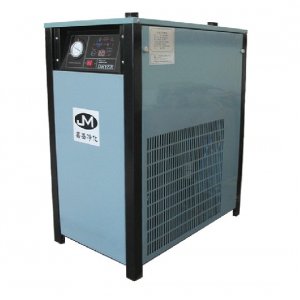

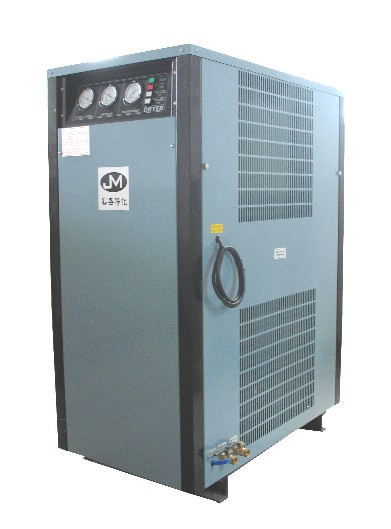

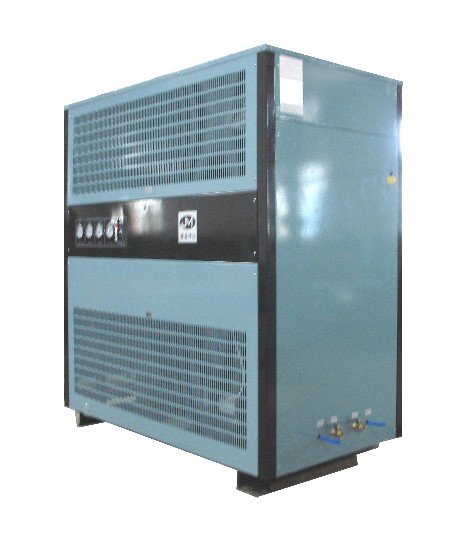

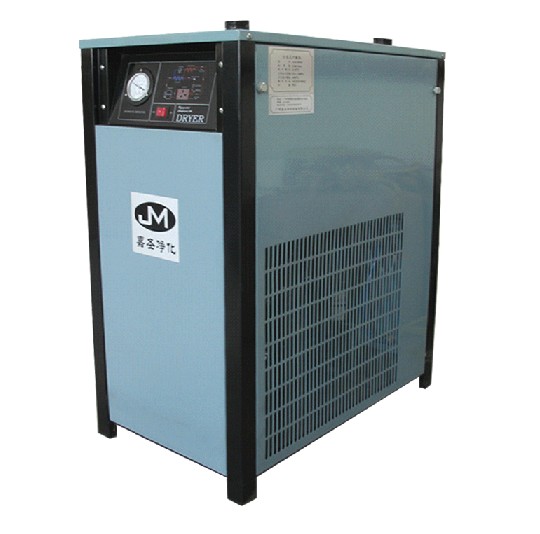

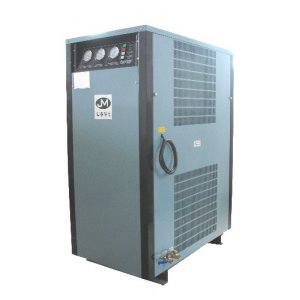

商品名稱:廣州嘉圣冷凍式干燥機|廣州嘉圣冷干機

商品編號:

分類:后處理設備冷干機

適用壓縮機類型：螺桿壓縮機

冷媒：其他

冷卻方式：風冷

一、產品簡介

嘉圣公司細心針對每個不同的用戶，研究并開發出了不同的冷凍式干燥機的品種，按其適應環境來分，有高溫型和低溫型兩種:

1.高溫型冷凍式干燥機（JCD型）
高溫型冷干機按其冷卻空氣的方式又可分為高溫風冷式冷干機（JCD-XXXGF）和高溫水冷式冷干機（JCD-XXXGW）；高溫型冷干機空氣入口溫度在65℃-80℃之間,環境溫度在38℃-40℃之間；

2.低溫型冷凍式干燥機（JAD型）
低溫型冷干機按其冷卻空氣的方式也可分為低溫風冷式冷干機（JAD-XXXNF）和低溫水冷式冷干機（JAD-XXXNW）；低溫型冷干機空氣入口溫度在42℃-45℃之間,低溫型水冷機水入口溫度在32℃-35℃之間；水入口壓力在0.27Mpa-0.4Mpa之間。
常規冷凍凍式干燥機最高使用壓力為1.0Mpa。
高壓冷干機可接受訂做。

二、適用范圍
    ◆ 卷煙行業          ◆ 紡織行業
    ◆ 印刷行業          ◆ 橡膠行業
    ◆ 化纖行業          ◆ 食品包裝
    ◆ 電子工業          ◆ 儀表工業
    ◆ 精密機器工業      ◆ 其它

三、產品特點
    【壓縮空氣凈化系統】
    JCD高溫型系列：入口溫度標準65℃最高80℃
    JAD低溫型系列：入口溫度標準42℃最高45℃
    風冷型：環境溫度標準32℃最高35℃
    水壓：0.25-0.4Mpa
    使用壓力：空氣壓力標準0.7Mpa 最高1.0Mpa（超高壓力請選用高壓機型）
    裝機環境：干燥、通風良好且無塵埃之場所
    特殊規格接受訂單
    壓力露點：2-10℃
① 制冷系統特點
    1、冷干機外殼為國產，部件均采用世界知名品牌，性能優越。
    2、超大蒸發面積，換熱面積與空氣處理量的比值高達1.5（一般僅為1.1-1.2）傳熱溫差小，設計容量富余10％-15％，確保在臨界狀態時保持良好的除水效果，有效降低蒸發器出口空氣溫度，露點更穩定；
    3、采用獨特的截污排水設計和汽水分離結構，排水可靠，分離效率高；
    4、熱交換器--蒸發器采用平行列管式，比大部分的冷干機采用的水平列管式的傳熱效果好2.13倍。
    5、抗震能力強，運轉噪音低，距冷干機1.0M處噪音<50dB(A)。
    6、冷干機性能可靠，壽命長，保證設備連續無故障運行在2萬小時以上。
② 控制系統特點
    1、冷干機的啟動、運轉、停機、停電啟動均選用手動控制，具有完善的壓力、溫度顯示。調節閥門的開啟具有自動調節、故障保護停機、系統保護停機功能。
    2、保護功能：冷媒高壓自動保護；冷媒低壓自動保護；
       空氣過載自動保護；電流過載自動保護；
       冷卻水自動保護；制冷量自動調節及保護；
    3、顯示功能：壓縮空氣進口壓力顯示；壓縮空氣出口壓力顯示；
       冷媒高壓顯示；冷媒低壓顯示；
       壓縮空氣運行狀況顯示；

③ 電路設計
電器原件選用高檔部件，穩定性高、故障率非常駐低；布線合理，便利檢修。
四、工作原理
利用降溫除濕的原理來對壓縮空氣進行干燥處理。通過降低壓縮空氣中的氣體溫度至使用壓力露點溫度以下，從而將空氣中所含的水蒸汽、油霧冷凝成液體，然后分離出來，由自動排水器排出機外，從而減少壓縮空氣中的含水量，達到干燥、凈化壓縮空氣的目的。

五、技術參數

嘉圣冷干機技術參數
高溫型	風冷	型號	處理量/Nm3/min	電源（V）	功率（KW）	風扇馬達（W）		進出口管徑	外型尺寸（mm)	凈重（㎏）
		JCD-5SG	0.85	1ph\220\50Hz	0.20	40		R1/2	530×350×450	23.5
		JCD-10SG	1.5	1ph\220\50Hz	0.43	45		R1	730×380×910	94.5
		JCD-20SG	2.3	1ph\220\50Hz	0.73	120		R1	730×380×910	99
		JCD-30SG	3.5	1ph\220\50Hz	0.92	120		R1-1/2	740×430×940	103
		JCD-50GF	6.5	1ph\220\50Hz	1.38	240		R1-1/2	900×500×1290	123
		JCD-60GF	6.5	1ph\220\50Hz	1.38	240		R1-1/2	1020×610×990	170
		JCD-75GF	8.5	1ph\220\50Hz	1.78	240		R2	1010×610×1290	210
		JCD-100GF	13.5	1ph\220\50Hz	2.57	480		R2-1/2	1200×620×1200	238
		JCD-120GF	13.8	1ph\220\50Hz	2.57	480		R2-1/2	1260×610×1350	350
		JCD-150GF	17.0	3ph\380\50Hz	2.94	720		DN80	1605×630×1450	420
		JCD-200GF	23.0	3ph\380\50Hz	4.40	720		DN80	1605×630×1450	500
		JCD-250GF	27.0	3ph\380\50Hz	4.80	1200		DN80	1580×900×1760	600
		JCD-300GF	34.0	3ph\380\50Hz	5.50	1200		DN100	1730×995×1840	700
		JCD-400GF	45.0	3ph\380\50Hz	7.35	1500		DN100	1980×995×2025	860
	水冷	型號	處理量/Nm3/min	電源（V）	功率（KW）	冷卻器	前置冷卻器	進出口管徑	外型尺寸（mm)	凈重（㎏）
		JCD-150GW	17	3ph\380\50Hz	2.94	RC3/4	RC1-1/2	DN80	1579×725×1445	450
		JCD-200GW	23	3ph\380\50Hz	4.40	RC3/4	RC1-1/2	DN80	1579×725×1445	520
		JCD-250GW	27	3ph\380\50Hz	4.80	RC1	RC1-1/2	DN80	1579×995×1602	600
		JCD-300GW	34	3ph\380\50Hz	5.50	RC1-1/4	RC2	DN100	1729×995×1502	720
		JCD-400GW	45	3ph\380\50Hz	7.35	RC1-1/4	RC2	DN100	1980×995×1680	810
低溫型	風冷	型號	處理量/Nm3/min	電源（V）	功率（KW）	風扇馬達（W）		進出口管徑	外型尺寸（mm)	凈重（㎏）
		JAD-150NF	17	3ph\380\50Hz	2.94	360		DN80	1504×710×1220	320
		JAD-200NF	23	3ph\380\50Hz	4.40	360		DN80	1504×710×1220	390
		JAD-250NF	27	3ph\380\50Hz	4.80	600		DN80	1504×710×1420	490
		JAD-300NF	34	3ph\380\50Hz	5.50	600		DN100	1730×800×1520	580
		JAD-400NF	45	3ph\380\50Hz	7.35	900		DN100	1980×900×1605	700
	水冷	型號	處理量/Nm3/min	電源（V）	功率（KW）	冷卻水接口尺寸		進出口管徑	外型尺寸（mm)	凈重（㎏）
		JAD-150NW	17	3ph\380\50Hz	2.94	RC3/4		DN80	1580×710×1220	320
		JAD-200NW	23	3ph\380\50Hz	4.40	RC3/4		DN80	1580×710×1220	390
		JAD-250NW	27	3ph\380\50Hz	4.80	RC1		DN80	1580×710×1380	490
		JAD-300NW	34	3ph\380\50Hz	5.50	RC1-1/4		DN100	1730×804×1465	580
		JAD-400NW	45	3ph\380\50Hz	7.35	RC1-1/4		DN100	1980×900×1585	700
		JAD-500NW	55	3ph\380\50Hz	8.82	RC1-1/2		DN125	2200×1250×1682	1250
		JAD-600NW	65	3ph\380\50Hz	11.03	RC1-1/2		DN125	2300×1250×1735	1600
		JAD-800NW	86	3ph\380\50Hz	14.70	RC2		DN150	2700×1300×1865	2000
		JAD-1000NW	110	3ph\380\50Hz	22.05	RC2		DN150	3100×1350×1965	2300
		JAD-2000NW	210	3ph\380\50Hz	40.50	RC3		DN200	3550×1400×2265	2450
