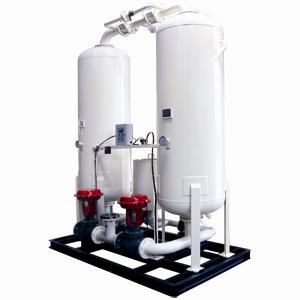

一、產品簡介       無熱再生吸附式壓縮空氣干燥機是利用干燥劑材料本身所特有的微孔，根據毛細作用吸附空氣中的水分子，同時根據卸壓脫附和吸附余熱升溫來脫去所吸附的水份。設備一般制成雙筒形成，在程序控制器的控制下，兩桶交替工作，一桶吸附水分，另一桶解吸再生。     設計常壓露點：-20℃,-40℃,-60℃ 二、工藝流程     三、性能說明 技術特點：     1、塔體設計及制造符合壓力容器國家規范。     2、選用國內名牌干燥劑，抗壓強度高,耐磨,耐高溫,不水解。     3、采取特殊設計，在吸附塔切換時可連續供氣。     4、緩慢而完全的充壓程序和延時切換設計，消除氣流脈動現象，防止吸附劑移動和減緩沖擊。     5、獨立的充填口和排放口，便于更換吸附劑。     6、選用國內名牌薄膜閥，保證設備的穩定運行。控制箱特點：     1、采用ATMEL公司的高性能微處理器芯片設計。     2、LED顯示：包括運行周期狀態、閥的開關狀態以及時序選擇狀態顯示。     3、面板設有清晰明了的工藝流程圖，可直接顯示設備的運行狀態。     4、電源采用寬電輸入的開關電源設計。     5、輸出采用繼電器輸出，靈活、可靠。     6、操作靈活、方便。     7、高度集成，高可靠性，高性價比。安裝注意事項：     1、吸干機前應加裝除油裝置或過濾器，避免空壓機油污染吸附劑，保障吸附劑的使用壽命。     2、由于吸附劑的自然磨損，會產生一些粉塵，為保證下游空氣的品質，需要在吸干機后部安裝過濾器。     3、為方便檢修時不影響后部用氣，建議用戶在安裝設備時設置旁通閥。   四、主要技術參數 主要技術參數額定工作壓力：0.7-1.0MPa（特殊壓力可定制）額定處理氣量 1-150Nm3/min 壓力降 ≦0.02MPa 進氣壓力 0.45-1.0MPa 吸附劑 氧化鋁/分子篩進氣溫度 ≦400C 循環周期 10min（可調）進氣含油量 0.08ppm(0.1mg/m3) 控制方式 微電腦控制，觸摸設置成品氣露點 -40～-600C(常壓) 安裝方式 室內、允許無基礎安裝成品氣含塵粒徑 ≦60μm 電源 1Ph/220V/50Hz 平均再生氣流率 10%-15% 功率 20-100W 五、設備選型參數型號 處理量（Nm3/min） 進出口管徑 凈重（㎏） 外型尺寸 JHD-001 1.2 DN25 195 1010×520×1250 JHD-003 3.0 DN25 230 1050×750×1685 JHD-005 5.0 DN40 450 1260×850×1710 JHD-007 7.0 DN40 560 1250×850×1820 JHD-008 8.5 DN40 655 1250×800×1950 JHD-010 11.0 DN50 830 1460×855×2150 JHD-013 13.0 DN50 950 1460×855×2400 JHD-016 16.0 DN65 1060 1550×1055×2515 JHD-020 20.0 DN65 1180 1680×1080×2565 JHD-025 25.0 DN65 1380 1860×1030×2600 JHD-030 32.0 DN80 1500 1900×1200×2680 JHD-040 40.0 DN80 2050 1940×1200×2790 JHD-045 45.0 DN100 2100 2200×1250×3100 JHD-050 50.0 DN100 2250 2400×1400×2870 JHD-060 60.0 DN125 2750 2600×1300×3000 JHD-080 80.0 DN125 3860 2700×1350×3200 JHD-100 100.0 DN150 4200 2900×1400×3300 JHD-150 150.0 DN200 7000 3700×1450×3500 JHD-200 200.0 DN300 8000 4000×1800×3580
