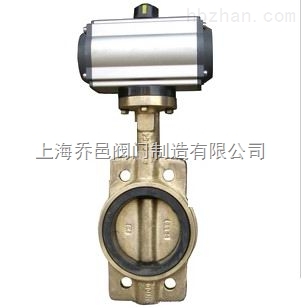

氣動黃銅蝶閥D67A1X5
氣動黃銅蝶閥 黃銅蝶閥
品牌
上海喬邑型號
D67A1X5瀏覽次數
160 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動黃銅蝶閥D67A1X5
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【D67A1X5氣動黃銅蝶閥】是由上海喬邑閥門制造有限公司生產銷售的，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
一、D67A1X5氣動黃銅蝶閥概述：
D67A1X5氣動黃銅蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性的氣體、液體、半液體以及固體粉末介質。A型中線黃銅蝶閥是引進美國威頓VTON閥門先進技術，國內領先水平，具有多年該產品生產歷史。曾多次獲得用戶好評。傳動方式有：手柄、蝸輪蝸桿傳動、氣動、電動等。通徑范圍為DN50-DN1200。
二、氣動黃銅蝶閥產品特點：
蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實現啟閉和控制流量的目的。其特點如下：
(1) 結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易。
(2) 90°啟閉，開關迅速。操作矩小，省力輕巧。
(3) 密封性能好，使用壽命長，可達到零泄漏。
(4) 選擇不同的零部件材質，可適用于多種介質。
(5) 流量特性近似于直線，調節性能好。
三、氣動黃銅蝶閥產品執行標準:
|
設計標準 |
結構長度 |
側法蘭標準 |
試驗檢驗標準 |
|
GB/T 12238 API 609 |
GB/T 12221 API 609 |
GB/T 17241.6 |
GB/T 13927 API 598 |
四、氣動黃銅蝶閥產品特點：
對夾中線蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的。對夾式蝶閥特點如下：
結構簡單、小巧輕便，運輸、安裝、拆卸容易;90°啟閉，開關迅速。操作扭矩小，省力輕巧;密封性能好，使用壽命長，可達到零泄漏;選擇不同的零部件材質，可適用于多種介質;流量特性近似于直線，調節性能好。
五、氣動黃銅蝶閥性能參數：
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
試驗壓力 （MPa） |
適用溫度 °C |
適用介質 |
驅動方式 |
|
|
殼體 |
密封 |
|||||
|
1.0 |
DN50 ~ DN1000 |
1.5 |
1.1 |
－45~ 150 |
淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類等 Fresh water, Sewage, Sea water, Air,Vapor, Food, Medicine, Oils, Acids, Alkalis, etc. |
手柄、蝸輪蝸桿、 電動、氣動 Manual actuator, worm-gear actuator, aerodynamic actuator and electric actuator |
六、氣動黃銅蝶閥主要外形和連接尺寸
| 公稱通徑 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 | |||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
| D371X-6 D371X-10 D371X-16 D371X-16C | |||||||||
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 102 |
上海喬邑閥門為您提供優質的【D67A1X5氣動黃銅蝶閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
