產品簡介

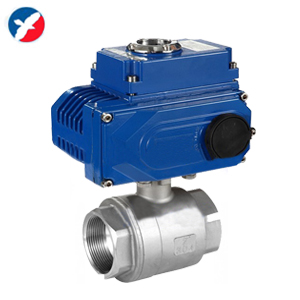

Q911F電動二片式球閥簡介
電動二片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門,其由回轉型角行程電子式電動執行器和O型片式球閥結構組成,屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出,可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動二片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q911F電動二片式球閥產品特點
電動二片式球閥(內螺紋連接球閥)及對焊連接球閥,閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺。驅動方式:手動、電動、氣動。
1電動三片式球閥流體阻力小,是所有閥類中流體阻力最小的一種,以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90°,就能完成啟閉動作或調節動作。
球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合
Q911F電動二片式球閥電動執行器詳細說明
JW系列電動閥門執行器,以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測,在國內外的閥門自動化制造別具一格。而JW系列電子式電動閥門執行器,將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段,成為液體自動化控制行業后起之秀。
JW系列產品主要有開關式、反饋式、調節式(電子式)三大類,它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
Q911F電動二片式球閥主要零件材料
序號NO. |
零件名稱 |
材質 |
不銹鋼 |
碳鋼 |
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
16 |
螺栓 |
不銹鋼SS304 |
B8 |
Q911F電動二片式球閥主要連接尺寸
訂貨須知:
①電動球閥產品名稱與型號②電動球閥公稱壓力③電動球閥公稱通徑④電動球閥連接法蘭標準⑤電動球閥閥體材質⑥電動球閥額定流量系數⑦電動球閥工作介質⑧電動球閥介質溫度以便為您正確選型。

 |
 |
 |
 |
