產品詳細介紹

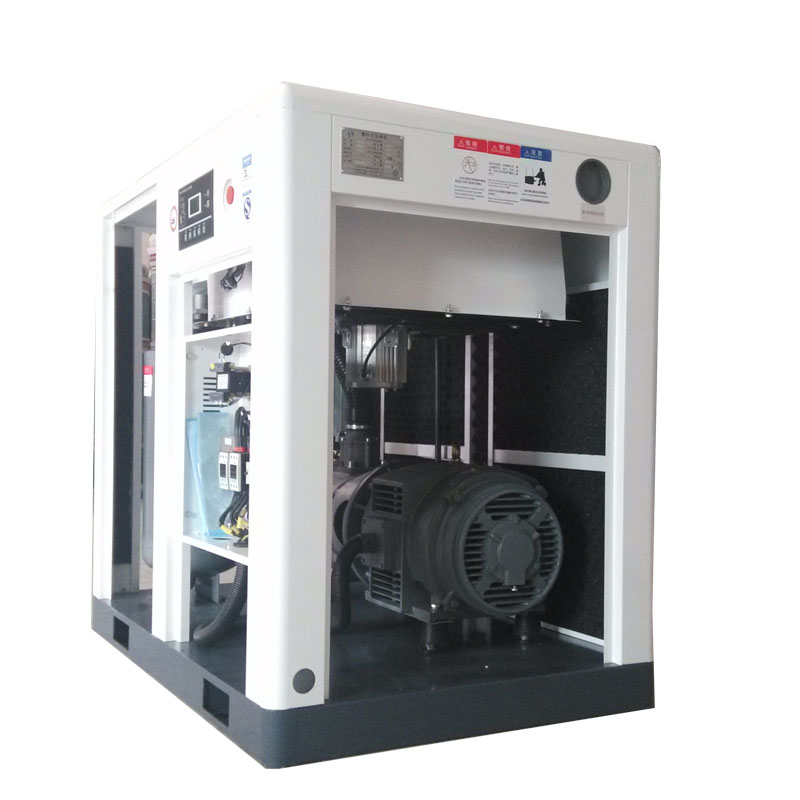

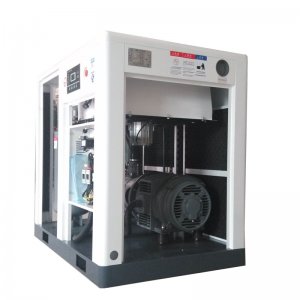

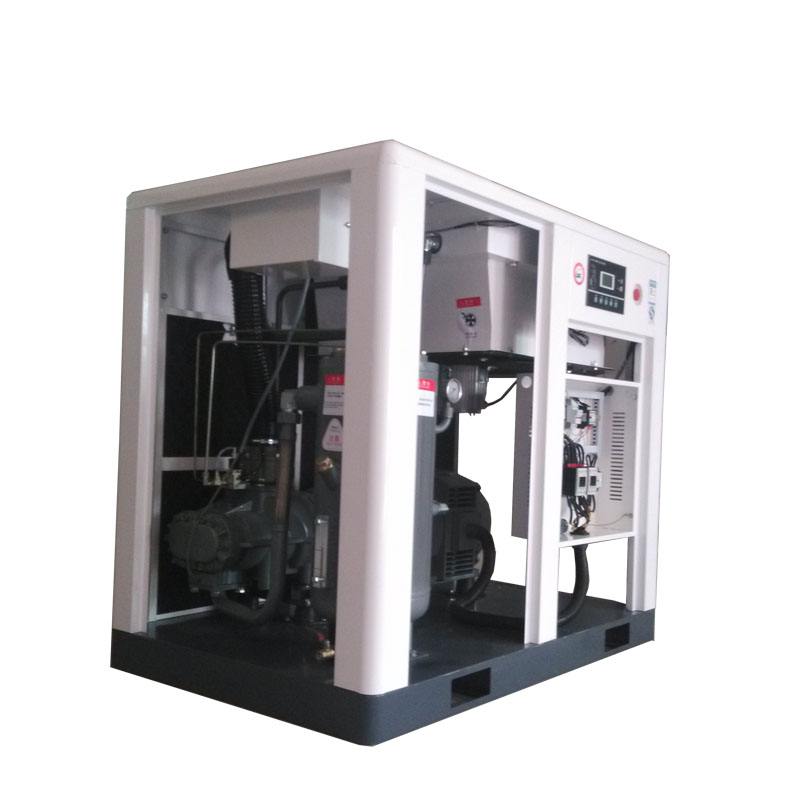

型號：巨風JF-50A 直聯

排氣壓力：0.5Mpa-1.2Mpa

排氣量：4.9-6.8M3/min

電機功率：37KW/50HP

尺寸：1500*1000*1320

產品重量：800KG

  {巨風空壓機產品介紹}:

1.人性化設計，帶給您更多方便

微電腦控制系統，可精確控制機組各部運行，采集運行參數。

巨風重載型螺桿式空氣壓縮機組采用全自動加載和卸載，進氣量自動調節，為您節能省錢。本機組具有空載輕車啟動，電機過負載停機保護，空載過久自動停機節省能源，停機延時保護，逆相缺相保護，溫度過高停機保護，空氣過濾器，油過濾器，油氣分離器堵塞指示，并可顯示三濾運行時間，全智能控制，機組具有故障自動診斷，顯示、報警、保護等功能。可在無人值守下24小時工作。

本機組預留通訊接口，可根據用戶不同需要，聯接相應設備，可通過上位機（普通微機或工控機）實現聯動控制和遠程控制。

2.友好的中英文PLC人機界面

現場聯機控制可多達16臺

3.完備的故障報警/停機功能

保護性報警，如有故障立即停機

4.自動預警功能

超高溫度報警（105℃）

壓力/溫度傳感器故障報警

油更換時間到達報警

油過濾器更換時間到達報警

空氣過濾器更換時間到達報警

油氣分離更換時間到達報警

5.顯示功能

油氣分離器更換時間顯示

油過濾器更換時間顯示

油更換時間顯示

當前壓力/溫度顯示

工作時數顯示

滿載運轉時數顯示

加載/卸載狀況顯示

運轉狀態顯示

電機運行狀況顯示

6.故障停機功能

超高壓力停機

溫度過高停機

主馬達故障停機

風扇馬達故障機

錯相/缺相停機

欠壓/超壓（380±>15%）停機

故障自診斷并能保存15條故障記錄

7.產品特點：

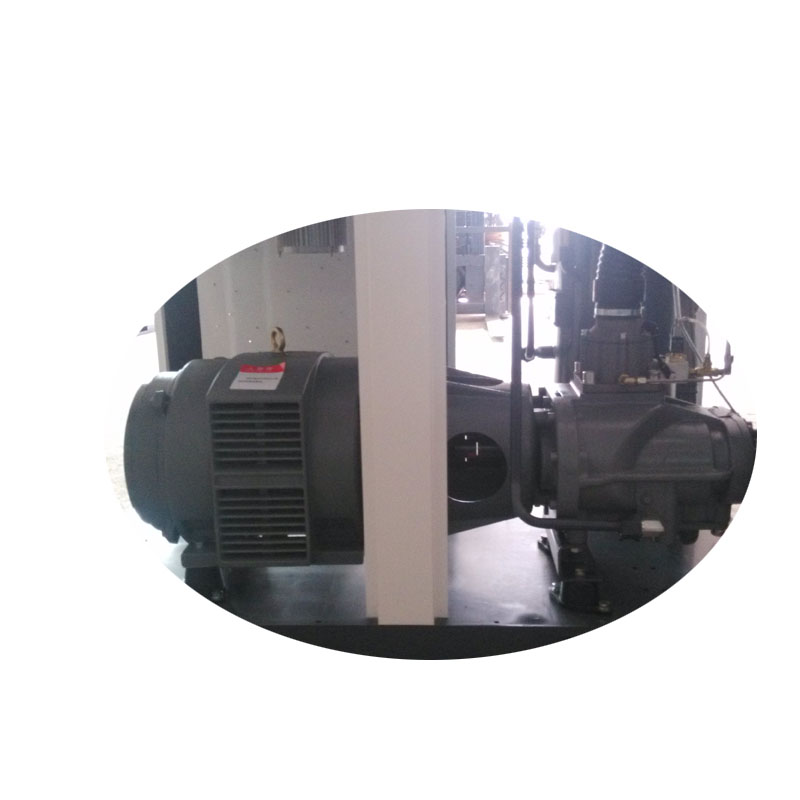

螺桿轉子（主機）德國及意大利原裝進口，采用第三代非對稱齒型為5：6的轉子，長徑比選擇合理，其轉子的切線速度僅為30-36m/s，遠低于一般空壓機60m/s的切線速度，轉子之間保持0.003INCH間隙永不磨損，齒間落差小，故回流損失小，比4：6齒型提高效率10-12%，省電20%，采用瑞典SKF軸承，極大延長了主機的壽命。

8.產品性能：1、 全中文控制系統，操作方便，可在無人值守下24小時自動工作。

2、 主要電氣無件均采用美國原裝ABB品牌，極大的提高電氣的使用壽命。

3、 采用知名品牌高性能電機，防護等級IP54，絕緣等級F級，SKF重載軸承，效率較同類產品高3-5%.。

4、 采用世界知名品牌，可根據系統用氣量的要求，0-100%自動調節氣量，降低運行費用。

5、 采用德國和意大利進口主機，強大的心臟決定了整機優異的性能。

6、 高效重載進氣過濾器保證了壓縮機進氣的質量，確保主機的安全，極大的提高設備的使用壽命。

7、 高效的精密油氣分離濾芯能有效降低壓縮空氣中的排氣含油量和機組功耗含油量僅為1-2PPM。

8、 旋裝式油過濾器，完全濾除潤滑油中的雜質，確保潤滑清潔延長壓縮機使用壽命。

9.突出的優勢：

1、運轉平穩、噪音低

2、使用壽命更長更久

3、安裝簡便、操作方便

4、適用365天24小時長期運轉不停機

5、剛性高，振動小——壓縮機主機一體式結構

6、最高級的高密封結構——油管G螺紋+單形指套管內通水結構，冷卻器清掃非常簡單。

7、耐久性好——高級配置SKF高速重載軸承全封閉外扇型電機

8、冷凝水排放的可靠性高（選項）——定時器與電磁閥聯合作用冷凝水強制排出。

9、軸承長壽命化——潤滑油過濾器過濾精度提高

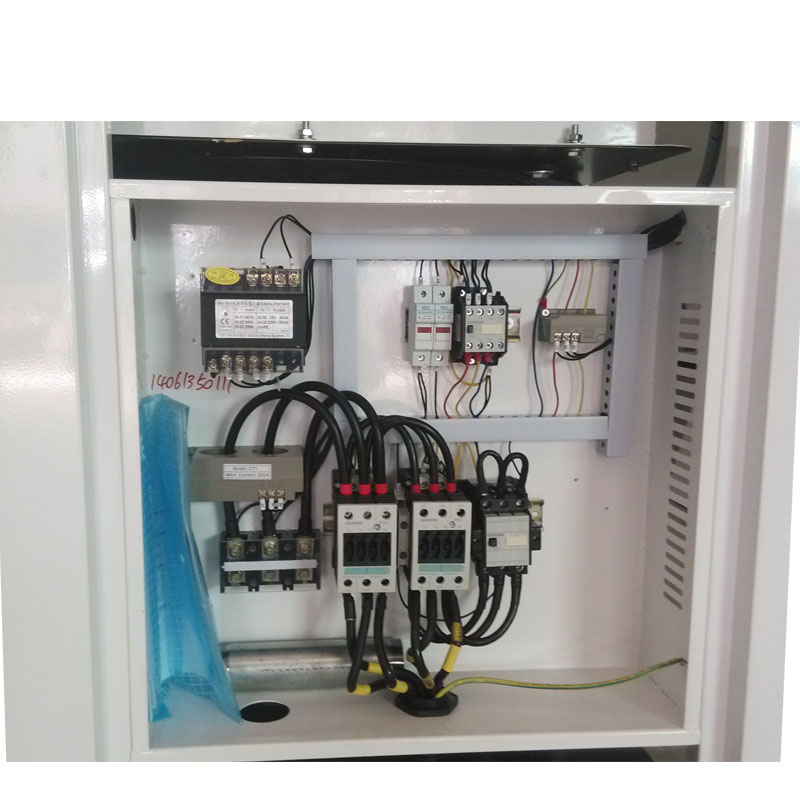

10、完備的電器保護——標準配置輔機電源回路專用斷路器，控制回路電路保護器

{螺桿式壓縮機壓縮原理}

1.過程：螺桿式的進氣側吸氣口，必須設計得使壓縮室可以充分吸氣，而螺桿式壓縮機并無進氣與排氣閥組，進氣只靠一調節閥的開啟、關閉調節，當轉子轉動時，主副轉子的齒溝空間在轉至進氣端壁開口時，其空間最大，此時轉子的齒溝空間與進氣口之自由空氣相通，因在排氣時齒溝之空氣被全數排出，排氣完了時，齒溝乃處于真空狀態，當轉至進氣口時，外界空氣即被吸入，沿軸向流入主副轉子的齒溝內。當空氣充滿了整個齒溝時，轉子之進氣側端面轉離了機殼之進氣口，在齒溝間的空氣即被封閉，以上為，[進氣過程]

2.輸送過程：

主副兩轉子在吸氣終了時，其主副轉子齒峰會與機殼閉封，此時空氣在齒溝內閉封不再外流，即[封閉過程]。兩轉子繼續轉動，其齒峰與齒溝在吸氣端吻合，吻合面逐漸向排氣端移動，此即[輸送過程]

3.噴油過程：

在輸送過程中，嚙合面逐漸向排氣端移動，亦即嚙合面與排氣口間的齒溝空間漸漸減小，齒溝內之氣體逐漸被壓縮，壓力提高，此即[壓縮過程]。而壓縮同時潤滑油亦因壓力差的作用而噴入壓縮室內與空氣混合。

4.過程：

當轉子的嚙合端面轉到與機殼排氣口相通時，（此時壓縮氣體之壓力最高）被壓縮之氣體開始排出，直至齒峰與齒溝的嚙合面移至排氣端面，此時兩轉子的嚙合面與機殼排氣口之齒溝空間為零，即完成[排氣過程]，在此同時轉子這嚙合面與機殼進氣口之間的齒溝長度又達到最長，其吸氣過程又在進行。

【日常保養】

1、新機使用500小時后，需要更換機油格、螺桿機專用機油；

2、而后每2000個小時，更換保養耗材：油氣分離器、機油格、風格、機油。

3、應注意皮帶松緊狀態，油位，顯示面板上的顯示狀態，檢查溫度、噪音等

4、機器應選擇通風良好、光線充足、干燥、空氣清潔而灰塵少的地方。

5、機器運行了一段時間后，要檢查安全閥、溫控器、電磁閥、散熱器等易造成機器出現故障的配件，并做好登記，及時處理。

【注意事項】

1、保養耗材應使用原裝正品，切記不要貪小便宜。若使用質量差的耗材，將可能致使機頭卡死等重大故障。

2、開機時應查看油量位置、皮帶松緊情況、等其他配件是否正常。

3、若機器因空載運行超過設定時內時而自動停機，此時絕對不允許進行檢查或維修工作，空壓機隨時會恢復運行，機械檢查必須先切斷電源。

4、更換保養耗材應由專業人士操作，否則操作不當可能會導致機器出現故障。

5、不要貪小便宜買低價格的油，幾萬元的機頭可比機油貴多了。

6、機器密碼一般由供應商保管，目的是為防止他人亂操作使空壓機出現故障。
