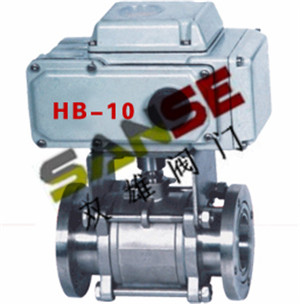

電動高真空（壓力）球閥是以電動裝置驅動閥桿與球心來執行啟閉動作，達到接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
 電動高真空球閥主要技術性能

閥門漏率：	≤1.3x10-4 Pa.L/S
適用溫度：	-30~+150℃ -30~+300℃(PPL密封）
關閉時間:	10s,15s,30,標準出廠:30s
適用范圍：
連接型式	使用壓力范圍(Pa)
活套法蘭(GB6070)	0.6x106-6.7x10-4
焊接法蘭(GB6070)	1.6x106-6.7x10-4
快卸法蘭(GB4982/ISO-KF)	105-6.7x10-4
螺紋連接	1.6x106-6.7x10-4
安裝狀態:	任意
電源電壓：	標準出廠：220v±10%/50Hz， 特殊指定：AC380V,DC24V
信號反饋：	標準出廠：閥位指示器，特殊指定：智能型4-20mA

電動高真空球閥主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、氟橡膠、PPL

電動高真空球閥外形及連接尺寸

電動高真空球閥螺紋連接的外形及連接尺寸 (圖一)
Model	DN	G	H	E	L
GUD-10G	10	1/4”	180	157	68
GUD-16G	16	1/2”	180	157	72
GUD-25G	25	1”	195	157	90
GUD-32G	32	1-1/4”	205	157	112
GUD-40G	40	1-1/2”	220	157	120
GUD-50G	50	2”	250	157	145
GUD-63G	63	2-1/2”	280	207	185
GUD-80G	80	3”	330	207	210
GUD-100G	100	4”	350	207	268
電動高真空球閥活套法蘭連接 （GB6070）(圖二)
Model	DN	D	DO	E	L	n-Φc
GUD-10F	10	55	40	157	94	4-Φ6.6
GUD-16F	16	60	45	157	104	4-Φ6.6
GUD-25F	25	70	55	157	114	4-Φ6.6
GUD-32F	32	90	70	157	140	4-Φ9
GUD-40F	40	100	80	157	160	4-Φ9
GUD-50F	50	110	90	157	170	4-Φ9
GUD-63F	63	130	110	207	195	4-Φ9
GUD-80F	80	145	125	207	203	8-Φ9
GUD-100F	100	165	145	207	280	8-Φ9
GUD-150F	150	225	200	280	362	8-Φ11
電動高真空球閥快卸法蘭連接 （GB4982）(圖三)
Model	DN	D	D1	H	E	L
GUD-10KF	10	30	12.2	180	157	94
GUD-16KF	16	30	17.2	195	157	104
GUD-25KF	25	40	26.2	195	157	114
GUD-32KF	32	55	34.2	205	157	140
GUD-40KF	40	55	41.2	220	157	160
GUD-50KF	50	75	52.2	250	157	170
電動高真空球閥注：以上選配參數僅供參考，具體以實際情況為準
