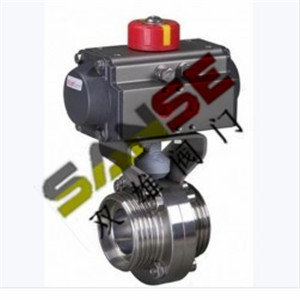

http://www.zk-v.com/ProductShow_163.htmlD621氣動衛生級蝶閥

一、D621氣動衛生級蝶閥用途及特點

D621氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
其主要特點為 :
1 、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2 、操力矩小，操作方便，省力靈巧。
3 、可以任何位置安裝，維修方便。
4 、密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、D621氣動衛生級蝶閥采用標準

設計標準： GB/T2238-1989
法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 :GB/T12221-1989
壓力試驗 :GB/T13927-1992;JB/T9092-1999

三、D621氣動衛生級蝶閥執行機構

采用新型系列 GT 型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列 AW 型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1 、齒輪式雙活塞，輸出力矩大，體積小。
2 、氣缸選用鋁金材料，重量輕、外形美觀。
3 、可在頂部、底部安裝手動操作機構。
4 、齒條式連接可調節開啟角度、額定流量。
5 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6 、 IS05211 標準連接為產品的安裝更換提供了方便。
7 、兩端調的節螺釘可使標準產品在 0° 和 90° 有 ±4° 的可調范圍。確保與閥門的同步精度。

四、D621氣動衛生級蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構： HVSD 手操機構

五、D621氣動衛生級蝶閥主要技術參數

公稱通徑	DN （ mm ）	15 ～ 150
公稱壓力	PN （ MPa ）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸汽、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式	快裝式、卡箍式、外螺紋、焊接式等

六、D621氣動衛生級蝶閥主要零件材質

零件名稱	材料
閥體	304 、 316 、 316L
蝶板	304 、 316 、 316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304 、 316 、 316L
填料	硅橡膠、氟橡膠、聚四氟

七、D621氣動衛生級蝶閥密封材料選用和適用溫度

材料品種	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	PTFE	SI	VITON	NR	PA
型號代號	F 或 XC 、 JC	XD 或 JD	XE 或 JE	X1	N
耐最高溫度	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	-30~+ 150℃	-70~+ 150℃	-23~+ 150℃	-20~+ 85℃	-30~+ 93℃

八、D621氣動衛生級蝶閥外形尺寸

規格 （ ISO ）	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
