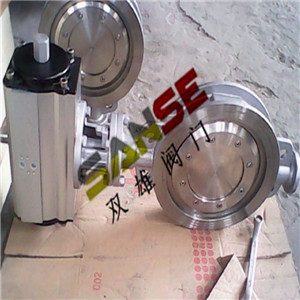

氣動三偏心對夾蝶閥
氣動三偏心對夾蝶閥
品牌
SANSE型號
氣動三偏心對夾蝶閥瀏覽次數
168 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
100
———— 推薦商品 ————
商品介紹
http://www.zk-v.com/ProductShow_164.html氣動三偏心對夾蝶閥
氣動三偏心對夾蝶閥產品概述
氣動三偏心對夾蝶閥采用多層次金屬硬密封結構，由活塞式氣動執行器及三偏心蝶閥閥體組成，可配閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。氣動三偏心對夾蝶閥亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三偏心對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該氣動三偏心對夾蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動三偏心對夾蝶閥所產生的壓力降很小，故具有較好的流量控制特性。廣泛應用與化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
氣動三偏心對夾蝶閥主要特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
氣動三偏心對夾蝶閥主要技術參數
閥體
| 閥體形式 | 直通鑄造蝶閥 |
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
氣動三偏心對夾蝶閥閥內件
| 閥板形式 | 垂直板式（蝶形） |
| 流量特性 | 調節型（近似等百分比）、開關型（線性） |
氣動三偏心對夾蝶閥執行機構
| 執行器型號 | GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動三偏心對夾蝶閥主要零件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |  |
 |
| 2 | 下軸套 | 銅合金、304、316 | ||
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 | ||
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定銷 | 25、35、45 | ||
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L | ||
| 9 | 上軸套 | 銅合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯 / 柔性石墨 | ||
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
氣動三偏心對夾蝶閥主要性能指標
| 回差 | 帶定位器：小于全行程的2% |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 泄露量l / h | 符合ANSI B16.104 IV級標準 |
| 可調范圍R | 50：1 |
氣動三偏心對夾蝶閥主要性能規范
