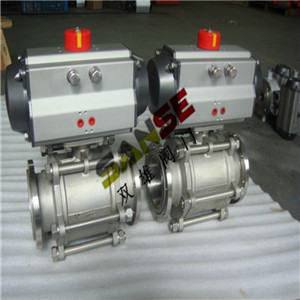

http://www.zk-v.com/ProductShow_148.htmlGUQ氣動高真空球閥

    GUQ氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空（壓力）系統管道路中的介質流。

【 GUQ氣動高真空球閥主要零部件材料 】

閥體	閥桿	閥蓋	密封件
不銹鋼	不銹鋼	不銹鋼	PPL、氟橡膠、丁腈橡膠、四氟乙烯

【 GUQ氣動高真空球閥原理 】
      GUQ氣動高真空球閥采用氣動執行器驅動閥桿轉90o達到開關目的.
【 GUQ氣動高真空球閥主要技術性能 】

閥門漏率	≤1.3×10-4Pa.L/S.
適用溫度	-30～+150℃ -30～+150℃（PPL密封）
氣源壓力	0.4～0.6MPa
適用范圍
連接型式	使用壓力范圍（Pa）
活套法蘭（GB6070）	0.6×106～1.3×10-4
焊接法蘭（GB6070）	1.6×106～1.3×10-4
快卸法蘭（GB4982）	0.1×106～1.3×10-4
螺紋連接	1.6×106～1.3×10-4

【 GUQ氣動高真空球閥特點 】
1、結構緊湊，重量輕，外形簡潔、美觀；2、該GUQ型氣動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。3、密封結構設計獨特，改變了球閥不能滿足高真空、超高真空的現狀；4、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
【 主要外形連接尺寸 】 單位：mm

◆ GUQ氣動高真空球閥快卸法蘭連接 （ GB4982 ）（ 圖三 ）
