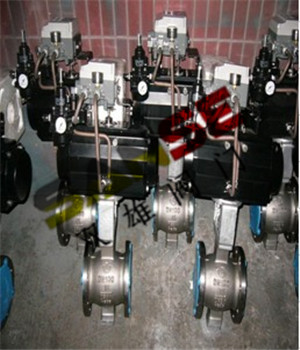

氣動V型調節球閥
氣動V型調節球閥
品牌
SANSE型號
氣動V型調節球閥瀏覽次數
419 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
100
———— 推薦商品 ————
商品介紹
http://www.zk-v.com/ProductShow_26.html氣動V型調節球閥
一、氣動V型調節球閥概述
QV647氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。
本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至 300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。
二、氣動V型調節球閥主要零件材料
閥體、 閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
閥 桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥 芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
壓 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
閥 座 托 架 ：0Cr17Ni12Mo2 墊 環：氟橡膠0形圈
三、氣動V型調節球閥主要技術參數
| 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數kv | 22 | 36 | 58 | 82 | 145 | 200 | 355 | 554 | 798 | 1418 | 3900 |
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||
| 流量特性 | 近似等百分比 | ||||||||||
| 閥板轉角（度） | 0°±4至90° ±4°（可調） | ||||||||||
| 操作壓力（MPa） | 雙作用0.2～1.0、單作用0.3—1.0 | ||||||||||
| 適用工作溫度（℃） | 軟密封：-40～180、硬密封：-60～450 | ||||||||||
| 允許壓差（MPa） | 為公稱壓力值 | 4.0 | 2.0 | ||||||||
| 允許泄漏量等級 | 軟密封Ⅵ級、硬密封Ⅳ級 | ||||||||||
| 動作時間（S） | 0.5～7 | ||||||||||
| 執行機構輸出力矩（Nm） | 5.9～5169 | ||||||||||
*本產品性能指標貫徹GB/T4213—92。
四、氣動V型調節球閥外形連接尺寸
