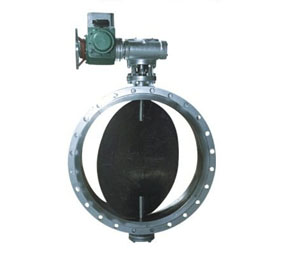

一、電動通風蝶閥概述

電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

二、電動通風蝶閥用途

本蝶閥是一種非密閉型手動蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

三、電動通風蝶閥5大特點

1、電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便.

2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

4、電動通風蝶閥操力矩小，操作方便，省力靈巧。

5、電動通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

四、電動通風蝶閥主要技術參數

五、電動通風蝶閥 主要零件材料

六、電動通風蝶閥 執行機構

381R系列電動執行機構:

1. 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2. 執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3. 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4. 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5. 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6. 用狀態選擇開關可以設定（正、反動作）。
7. 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8. 調整工作零點（始點）和行程（終點）簡單易行。
9. 當突然斷電時，能確保閥芯自鎖。
10. 采用同步皮帶傳動，有效降低了噪音。
11. 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

DZW型電動裝置:

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

七、、電動通風蝶閥 外形尺寸

電動通風蝶閥 結構圖
