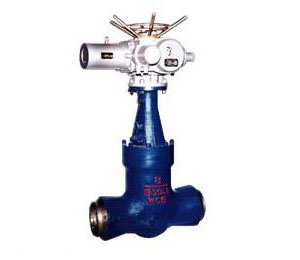

產品名稱：  Z960高溫高壓電站閘閥  產品型號：  Z960 產品口徑： DN50-350mm 產品壓力： 14-32MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、Z960高溫高壓電站閘閥介紹 二、Z960高溫高壓電站閘閥執行標準 1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定。  2、結構長度按E101的規定或按用戶提供尺寸。  3、焊接坡口按電力工業管理標準78DG的規定或按用用戶提供尺寸。  三、Z960高溫高壓電站閘閥結構優勢與特點 1、高溫高壓電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。  2、閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。  3、閥板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。  4、閥桿經調質和表面氮化外理，具有良好的抗腐蝕性和抗擦傷性。 5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。  四、Z960高溫高壓電站閘閥性能規范 型號 公稱壓 PN（MPa） 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（℃） 適用介質 強度試驗 密封試驗/上密封試驗 Z960 2Y-250 25 37.5 27.5 25 ≤425 水、蒸汽 Z960Y-320 32 48.0 36.0 32 ≤425 Z960Y-P54100 P5410 30.0 22.0   ≤540 蒸汽 Z96Y-P55140 P5514 37.5 27.5   ≤550 Z960Y-P54170 P5517 48.0 36.0   ≤540 Z960Y-P57170 P5717 61.8 41.2   ≤570 五、Z960高溫高壓電站閘閥主要零件材料 零件名稱 材料牌號 閥體 WCB WC6、ZG20crmov WC9\ZG15crlmolv 閘板 WCB WC6、ZG20crmov WC9\ZG15crlmolv 閥蓋 25 12Cr1Mo1VA 閥桿 1Cr17Ni12 20Cr1Mo1VA 閥座 25 12Cr1Mo1VA 密封環 S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） 填料 增強柔性石墨 支架 WCB WCB或WC6 閥桿螺母   45（ZCuZn25A16Fe3Mn3）   四開環 1Cr13 20Cr1Mo1VA 根據用戶要求可提供氣動、液動和齒輪傳動氣動刀型閘閥產品。 六、高溫高壓電站閘閥主要尺寸和重量介紹 公稱通徑DN（mm） 主要外形及連接尺寸 電動裝置 d L H Ho L1 L2 Z960 2Y-200 50 50 250 720 408 371 219 DZW20 65 67 400 895 620 371 219 DZW30 80 80 470 950 635 371 219 DZW30 100 101 550 1000 650 515 219 DZW45 125 138 600 1090 720 515 295 DZW60 150 164 600 1260 728 540 295 DZW90 175 187 750 1330 885 540 290 DZW90 200 204 800 1450 1002 540 290 DZW90 225 243 850 1590 1138 540 290 DZW120 250 275 900 1710 1116 565 290 DZW180 275 298 1047 1988 1390 565 305 DZW250 300 321 1194 2265 1665 565 305 DZW250 325 340 1245 2414 1800 770 400 DZW350 350 357 1250 2536 1936 770 400 DZW500 375 386 1317 2665 2066 770 400 DZW500 400 416 1384 3195 2100 794 266 DZW800 425 434 1400 3085 2190 794 266 DZW800 450 460 1346 3370 2280 794 266 DZW1000 500 517 1473 3580 2485 794 266 DZW1000 Z960 2Y-250 50 50 250 720 408 371 219 DZW20 65 67 400 895 620 371 219 DZW30 80 80 470 950 635 515 295 DZW45 100 101 550 1000 650 515 295 DZW60 125 136 600 1090 720 540 290 DZW90 150 158 600 1260 728 540 290 DZW90 175 179 750 1330 885 540 290 DZW120 200 196 800 1450 1002 540 290 DZW120 225 221 850 1590 1138 565 305 DZW180 250 265 900 1710 1116 565 305 DZW250 275 284 1047 1988 1390 565 305 DZW250 300 307 1194 2265 1662 770 400 DZW350 325 328 1245 2415 1800 770 400 DZW500 350 346 1250 2536 1936 794 266 DZW800 注：1、焊接口“d”尺寸可根據用戶要求制造。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
