商品介紹

品牌:玄工閥門

商品名稱:Z73H手動漿料閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

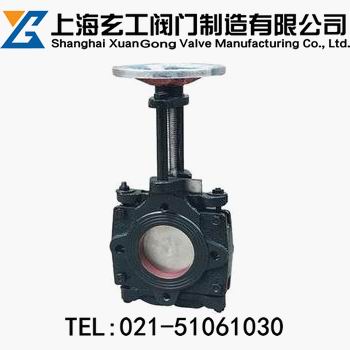

Z73H手動漿料閘閥
http://www.famenbaike.com/product/zhafa/jyf/152.html

	產品名稱：	手動漿料閘閥
	產品型號：	Z73H
	產品口徑：	DN15-50mm
	產品壓力：	1.6-16MPa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

手動漿料閘閥產品詳情：

漿料閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。

漿料閥結構形式及特征：
a、閥體結構形式及密封方式 　　
我公司新研制的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，兩項流閘閥襯氟閥氨截止閥液動閥門襯膠閥刀型閘閥保溫閥插板閥美標閥門排渣閥天燃?xì)忾y門偏心半球閥排污閥液化氣專用閥波紋管閥門克服了原對夾式漿料閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。　　
b、驅動裝置分手動操作和電液動操作兩種
手動裝置：操作簡單，適用于力矩較小閥門。
電液動裝置：適用于力矩較大，力和速度可調，可任意任置鎖定的閥門裝置。　　
適用介質：采礦、鋼鐵工業——用于煤漿、濾碴漿等。　　
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。　　
造紙工業——用于任何濃度紙漿、料水混合物。　　
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。　　
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

手動漿料閘閥主要零部件材料：

公稱壓力PN（MPa）	適用介質	閥體材料	適用溫度
0.6	鑄鋼、鑄鐵、不銹鋼	紙漿料	X＜80
1	糖漿、泥漿、紙漿、污水	鑄鋼、鑄鐵	X＜80

手動漿料閘閥主要零件材料及連接尺寸：

公稱壓力PN（MPa）	公稱通徑DN（mm）	主要結構尺寸							公稱壓力PN（MPa）	公稱通徑DN（mm）	主要結構尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D1	D2	H	H1	N-M	Z-Φd	公稱壓力PN（MPa）	公稱通徑DN（mm）	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的手動漿料閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
