商品介紹

品牌:玄工閥門

商品名稱:Z73X手動漿液閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

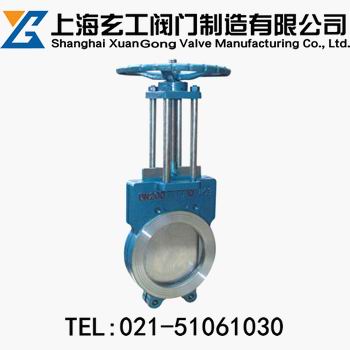

Z73X手動漿液閥
http://www.famenbaike.com/product/zhafa/jyf/140.html

	產品名稱：	手動漿液閥
	產品型號：	Z73X
	產品口徑：	DN50-800mm
	產品壓力：	0.6-1.6MPa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

手動漿液閥說明：

公稱通徑：50~1000 mm
公稱壓力：0.25~1.6 PN
流體溫度：80 ℃
環境溫度：常溫 ℃
壓力：0.25~1.6 mPa

手動漿液閥結構特點：
①采用對夾式結構，體積小，重量輕。
②完全敞開的通道，可以防止介質在閥內沉積。
③新研制的U型封存圈，可發保證閥門的良好密封性。
④閘板的外密封性是通過嵌在閥體內只有彈性的密封條來實現，并可借助螺釘，壓板進行調整。
⑤流阻小。
⑥安裝裝維修方便。

手動漿液閥主要性能規范：

公稱壓力(MPa)	試驗壓力(MPa)		工作溫度(℃)	適用介質
	閥體	密封
0.6	0.9	0.66	≤8O℃	煤漿、水、灰渣
1	1.5	1.1	≤8O℃

手動漿液閥公稱通徑及連接尺寸：

公稱壓力Mpa	公稱通徑DN	長度	法蘭外徑D	螺栓孔中心圓直徑	連接凸出部分直徑D2	H	N-M	D0
1	50	50	160	125	100	26	4-M16	180
	65	50	180	145	120	270	4-M16	180
	80	50	195	160	135	295	4-M16	200
	100	50	215	180	155	330	8-M16	220
	125	50	245	210	185	370	8-M16	240
	150	70	280	240	210	440	8-M20	280
	200	70	335	295	265	510	8-M20	320
	250	70	390	350	320	590	12-M20	350
	300	80	440	400	368	740	12-M20	400
1.6	300	80	460	410	375	740	12-M22	400
	350	90	520	470	435	845	16-M22	400
	400	100	580	525	485	950	16-M27	450
	450	120	640	585	545	1050	20-M27	500
	500	130	705	650	608	1150	20-M30	550
	600	130	840	770	718	1400	20-M36	600
	700	160	910	840	788	1650	24-M36	600
	800	160	1020	950	898	1950	24-M36	700

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的手動漿液閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
