商品介紹

品牌:玄工閥門

商品名稱:Z941H美標電站閘閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

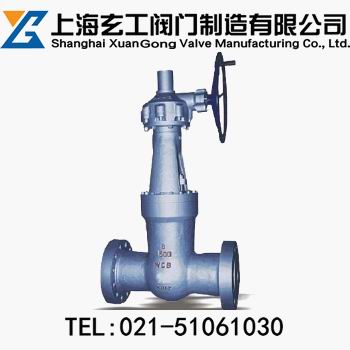

Z941H美標電站閘閥
http://www.famenbaike.com/product/zhafa/ddzf/145.html

	產品名稱：	美標電站閘閥
	產品型號：	Z941H
	產品口徑：	DN15-200mm
	產品壓力：	1.0-8.0MPa
	產品材質：	鑄鋼、不銹鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

美標電站閘閥制造驗收技術標準：

1、制造驗收技術條件按日本火力發電閥標準的E101的規定；
2、閥門結構長度按E101的規定；
3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸。

美標電站閘閥適用規范：

殼體材料	適用溫度/℃	適用介質
ASTM A216 WCB	≤425	蒸汽、水
ASTM A217 WCl	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

美標電站閘閥主要零件材料：

零件名稱	材料牌號
閥體	WCB	WCl	WC6	WC9
閘板	WCB	WCl	WC6	WC9
閥蓋	25	15CrMoVA	12CrMoVA	12CrMoVA
閥蓋	WCB	WCl	WC6	WC9
閥桿	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	38CrMoAIA	38CrMoAIA
閥桿	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	20CrlMo1V1A	20Cr1MoVA
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WCl	WC6	WC9
密封環	S軟鋼(增強柔性石墨)		S軟鋼	F軟鋼
閥桿螺母	zQAL9-4或A439 D2

美標電站閘閥主要尺寸及重量：
（一）美標電站閘閥Z96(1,0)Y-1500Lb

公稱通徑in.	外形尺寸和連接尺寸/mm				重量/kg
公稱通徑in.	d	L	H	D0	重量/kg
2(1/2)	56	254	671	200	48
3	64	305	692	200	58
4	84	406	790	230	98
5	1OO	483	875	260	128
6	126	559	1055	360	215
8	158	711	1148	41O	387

（二）美標電站閘閥Z96(1,0)Y-2000Lb

公稱通徑/in.	外形尺寸和連接尺寸/mm				重量/kg
公稱通徑/in.	d	L	H	D0	重量/kg
2(1/2)	50	330	640	200	50
3	60	368	690	230	82
4	80	457	806	260	134
5	96	533	984	360	174
6	118	610	1090	41O	338

（三）美標電站閘閥Z96(1,0)Y-2500Lb

公稱通徑/in.	外形尺寸和連接尺寸/mm				重量/kg
公稱通徑/in.	d	L	H	DO	重量/kg
2(1/2)	46	330	639	200	70
3	54	368	680	230	90
4	70	457	805	260	142
5	86	533	965	360	191
6	104	610	1070	41O	339

（四）美標電站閘閥Z96(1,0)Y-3500Lb

公稱通徑/in.	外形尺寸和連接尺寸				重量/kg
公稱通徑/in.	d	L	H	DO	重量/kg
3	44	440	745	260	196
4	56	540	860	300	283

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的美標電站閘閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。

相關產品推薦：美標高壓閘閥、美標手動對夾式刀形閘閥、美標法蘭閘閥、電動楔式雙閘板閘閥、電動高溫高壓焊接閘閥、電動彈性座封閘閥、電動法蘭閘閥
