商品介紹

品牌:上海玄工閥門

商品名稱:上海D71X-10手動對夾式蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

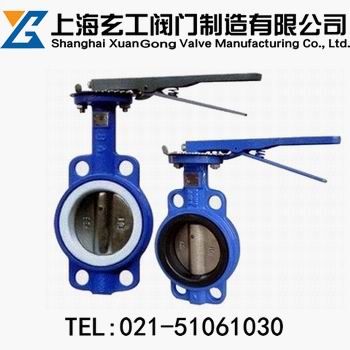

D71X-10手動對夾式蝶閥
http://www.famenbaike.com/product/diefa/sddf/247.html

上海玄工閥門制造廠家主要生產【D71X-10手動對夾式蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D71X-10手動對夾式蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	D71X-10手動對夾式蝶閥
	閥門型號：	D71X-10/16
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

D71X-10手動對夾式蝶閥概述：
手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

手動對夾式蝶閥設計標準：
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

手動對夾式蝶閥主要技術參數：

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

手動對夾式蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

手動對夾式蝶閥主要外形連接尺寸：

公稱通徑		尺寸 (mm)
mm	inch	L	LO	D	D1	D2	n-do		H1	H2
mm	inch	L	LO	D	D1	D2	PN10	PN16	H1	H2
50	2"	43	200	125	75	86	4-18		70	159
65	2-1/2"	46	200	145	75	102	4-18		77	168
80	3"	46	200	160	75	117	4-18	8-18	84	175
100	4"	52	200	180	95	138	8-18		105	195
125	5"	56	240	210	95	166	8-18		118	212
150	6"	56	240	240	96	192	8-18		135	226
200	8"	60	350	295	110	117	8-22	12-22	170	272

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D71X-10手動對夾式蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
