商品介紹

品牌:上海玄工閥門

商品名稱:上海D343H多層次金屬硬密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

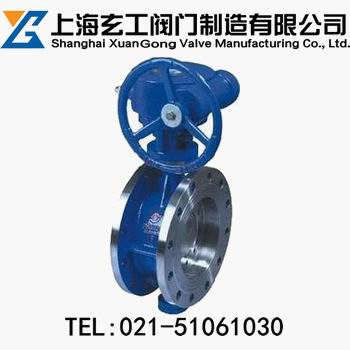

D343H多層次金屬硬密封蝶閥
www.famenbaike.com/product/diefa/ymfdf/367.html

上海玄工閥門制造廠家主要生產【D343H多層次金屬硬密封蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D343H多層次金屬硬密封蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	D343H多層次金屬硬密封蝶閥
	閥門型號：	D343H
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

D343H多層次金屬硬密封蝶閥用途：
D43H、D343H 型 PN10~PN40金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

D343H多層次金屬硬密封蝶閥特點：
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能；
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點；
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小；
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

多層次金屬硬密封蝶閥執行標準：
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220

D343H多層次金屬硬密封蝶閥性能參數：

型號		D343H-10	D343H-10P	D343H-10R
		D343H-16	D343H-16P	D343H-16R
		D343H-25	D343H-25P	D343H-25R
		D343H-40	D343H-40P	D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

D343H多層次金屬硬密封蝶閥主要外形和連接尺寸：

公稱通徑		結構長度		外形尺寸（參考值）										連接尺寸（標準值）
		（標準值）		外形尺寸（參考值）										連接尺寸（標準值）
		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	6	216	310	350	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	8	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D343H多層次金屬硬密封蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
