商品名稱:上海SD341X蝸輪伸縮蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

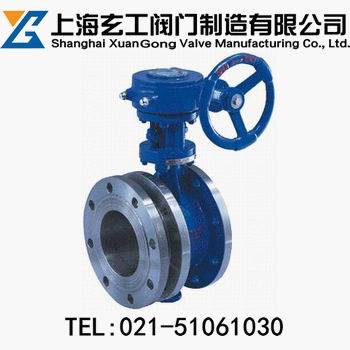

SD341X蝸輪伸縮蝶閥
http://www.famenbaike.com/product/diefa/ssdf/346.html

上海玄工閥門制造廠家主要生產【SD341X蝸輪伸縮蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解SD341X蝸輪伸縮蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	蝸輪伸縮蝶閥
	閥門型號：	SD341X、SD341F、SD341H
	閥門口徑：	DN50-1200mm
	閥門壓力：	0.6-1.6MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

蝸輪伸縮蝶閥概述：

SD343H蝸輪伸縮蝶閥適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
蝸輪伸縮蝶閥的特點：
1、設計新穎，結構獨特。
2、體積小，重量輕。
3、操作輕便省力，啟閉迅速。
4、密封部位能調節和更換，密封性能可靠，流阻小，節能。
蝸輪伸縮蝶閥使用范圍：
伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。伸縮蝶閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、給排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。可任意換位置安裝，不受介質、流向的影響，另作閥門安裝兩法蘭間距的調節。
蝸輪伸縮蝶閥尺寸圖：

公稱通徑DN		外形尺寸（參考值）					連接尺寸
mm	inch	H	H1	設計最大長度	設計最小長度	L	A	B	0.6MPa				1.0MPa				1.6MPa
mm	inch	H	H1	設計最大長度	設計最小長度	L	A	B	D	D1	D2	n-do	D	D1	D2	n-do	D	D1	D2	n-do
50	2	80	309	164	138	151	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2002-1-2	95	337	190	154	172	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	195	163	177	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	227	184	206	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	254	201	215	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	195	225	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	265	215	245	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	215	693	295	235	265	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	270	802	325	271	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	345	283	314	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	370	314	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	377	316	346	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	446	388	417	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	445	395	425	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	479	425	455	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	515	455	485	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	525	465	495	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	574	512	542	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48

蝸輪伸縮蝶閥安裝說明：
1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小度，安裝時，拉至安裝長度(即設計長度)。
3、當管道間長度超過伸縮閥長度時，請調整管道間隔，切勿強行位伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意位置安裝，做溫度補償用，在管道安裝完成后，需沿管道軸統方向兩端加支架，防止伸縮閥伸縮管拉出(見圖1)，支架的地支承力按右列公式計算，運行時嚴禁將支架卸掉。
5、伸縮蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮閥以防止伸縮管拉出(見圖2)，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁卸掉(螺栓另配)。
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮閥。管道安裝時，要求伸縮蝶瘩兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的蝸輪伸縮蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
