商品介紹

品牌:上海玄工閥門

商品名稱:上海WD371X無銷蝸輪蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

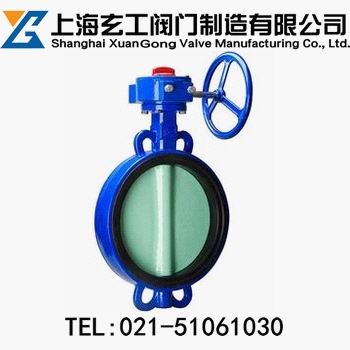

WD371X無銷蝸輪蝶閥
http://www.famenbaike.com/product/diefa/wldf/253.html

上海玄工閥門制造廠家主要生產【WD371X無銷蝸輪蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解WD371X無銷蝸輪蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	WD371X無銷蝸輪蝶閥
	閥門型號：	WD371X
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

WD371X無銷蝸輪蝶閥概述：
無銷蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的，不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，無銷蝸輪蝶閥已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。

無銷蝸輪蝶閥特點：
1、無銷蝶閥是管道中最理想的啟閉機構，采用對夾連接形式，結構簡單，緊湊，體積小，重量輕，可以任意位置安裝。
2、整體閥桿結構，閥板與閥座密封為球面接觸，使扭矩大大減小。閥板高精度，經拋光處理，與閥座配合緊密，具有良好密封性，閥桿與閥板連接處無泄漏現象。
3、流阻系數小，流通能力大，調節性能好。
4、軸向止推軸承或潤滑青銅，防止閥桿超載。
5、橡膠閥座采用模壓在閥體上，進行整體硫化，避免了閥座在受壓下移位，同時也減少了橡膠的收縮率，提高了閥座密封面的精度，確保了產品的密封性能及操作力矩。
6、上法蘭采用國際標準，適配手柄，渦輪，電動和氣動等各種控制裝置。
7、閥板采用無銷連接，底部傳動，使蝶板的中心位置更精確，不會出現滲漏現象。

無銷蝸輪蝶閥主要外形連接尺寸單位：mm

通徑DN		尺寸 Size(mm)
通徑DN		L	LO	D		D1	DO	n-dO		H1	H2	E	F
mm	inch	L	LO	PN10	PN16	D1	DO	PN10	PN16	H1	H2	E	F
50	2"	43	170	125		86	160	4-18		70	159	50	45
65	2-1/2"	46	170	145		102	160	4-18		77	168	50	45
80	3"	46	170	160		117	160	4-18	8-18	84	175	50	45
100	4"	52	170	180		138	160	8-18		106	195	50	45
125	5"	56	170	210		166	160	8-18		118	210	50	45
150	6"	56	170	240		192	160	8-22		135	225	50	45
200	8"	60	260	295		243	280	8-22	12-22	170	265	70	70
250	10"	68	260	350	355	303	280	12-22	12-26	204	267	70	70
300	12"	78	260	400	410	355	280	12-22	12-26	235	335	70	70
350	14"	78	275	460	470	400	280	16-22	16-26	270	397	122	106
400	16"	102	275	515	525	455	320	16-26	16-30	300	435	122	106
450	18"	114	275	565	586	500	320	20-26	20-30	344	485	122	106
500	20"	127	275	620	650	561	320	20-26	23-33	366	515	165	157
600	24"	154	310	725	770	660	280	20-30	20-36	430	620	165	157
700	28"	165	398	840	840	753	370	24-30	24-36	480	670	165	157
800	32"	190	398	950	950	880	370	24-33	24-39	525	805	800	150
900	36"	203	410	1050	1050	977	370	28-33	29-39	585	915	800	150
1000	40"	216	410	1160	1170	1077	420	28-36	28-42	640	995	800	150
1200	48"	254	410	1380	1390	1177	420	32-39	32-48	755	1170	800	150

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的WD371X無銷蝸輪蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
