商品介紹

品牌:上海玄工閥門

商品名稱:上海NXQ系列皮囊式蓄能器

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

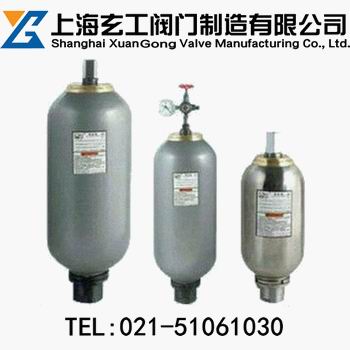

NXQ系列皮囊式蓄能器
http://www.famenbaike.com/yeyafamen/569.html

上海玄工閥門制造廠家主要生產【NXQ系列皮囊式蓄能器】也是國內【液壓閥門】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解NXQ系列皮囊式蓄能器系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

本文中所有文字、數據、圖片均只適用于參考，NXQ系列皮囊式蓄能器性能參數、結構尺寸參數、價格等詳情，請致電我們。

	閥門名稱：	NXQ系列皮囊式蓄能器
	閥門型號：	NXQ系列
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http://www.famenbaike.com

皮囊式蓄能器工作原理：

油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體（氮氣）的可壓縮性來蓄積液體的原理（即采用氮氣作為壓縮介質）而工作的。
膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊（內裝氮氣）構成。位于膠囊周圍的油液與液壓回路相通。因此，當壓力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路。

皮囊式蓄能器型號說明：
①名稱代號：液壓－囊式蓄能器
②結構形式：A－小口、AB－大口
③公稱容量：0.4～150L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L－螺紋、F－法蘭
⑥工作介質：A-液壓油 Ra－乳化液

皮囊式蓄能器技術參數：
公稱壓力：10、20、31.5MPa
適用介質：礦物油、水－乙二醇、乳化液
介質溫度：-10℃～+70℃

皮囊式蓄能器內部結構及外形尺寸：

NXQA型螺紋連接結構簡圖 NXQAB型蓄能器結構簡圖 NXQ型法蘭連接結構簡圖
NXQA－※/※－L－※ NXQAB－※/※－L－※ NXQ※－※/※－F－※
備注：
1、（）為O形密封圈尺寸，O形密封圈標準GB1235-76（1Mpa＝10bar＝10.2kg/cm2）
2、▲為試制產品。

型號	公稱壓力（MPa）	公稱容量（L）	連接方式		基本尺寸										重量（Kg）
			L	F
			H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
NXQ※-0.4/※-L-※	10 20 31.5	0.4	250		M27×2						32（32×1.9）	52		89	3
NXQ※-0.63/※-L-※		0.63	320												3.5
NXQ※-1/※-L-※		1	315											114	5.5
NXQ※-1.6/※-L/F-※		1.6	355	370	M42×2	40	50（50×3.1）	97	130	6-Φ17	50（50×3.1）	66	25	152	12.5
NXQ※-2.5/※-L/F-※		2.5	420	435											15
NXQ※-4/※-L/F-※		4	530	545											18.5
NXQ※-6.3/※-L/F-※		6.3	700	715											25.5
NXQ※-10/※-L/F-※		10	660	685	M60×2	50	65（65×3.1）	125	160	6-Φ22	70（70×3.1）	85	32	219	48
NXQ※-16/※-L/F-※		16	870	895											63
NXQ※-25/※-L/F-※		25	1170	1195											84
NXQ※-40/※-L/F-※		40	1690	1715											119
NXQ※-20/※-L/F-※		20	690	715	M72×2	70	80（80×3.1）	150	200	6-Φ26	80（80×3.1）	105	40	299	92
NXQ※-25/※-L/F-※		25	780	805											105
NXQ※-40/※-L/F-※		40	1080	1110											135
NXQ※-63/※-L/F-※		63	1500	1530											191
NXQ※-80/※-L/F-※		80	1810	1840											241
NXQ※-100/※-L/F-※		100	2220	2250											290
NXQ※-100/※-L/F-※		100	1315	1360	M100×3	100	115（115×3.1）	220	255	8-Φ26	115（115×5.7）	115	50	426	441
NXQ※-160/※-L/F-※		160	1915	1960											552
NXQ※-200/※-L/F-※		200	2315	2360											663
NXQ※-250/※-L/F-※		250	2915	2960											786

皮囊式蓄能器注意事項：
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮氣，不得使用氧氣及其它可燃性和腐蝕性氣體；蓄能器應安裝在由溢流閥或其他安全閥的液壓系統中。

皮囊式蓄能器訂貨說明：
1、訂貨時須寫明型號代號全稱，如：工作壓力為20Mpa.公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能器：NXQA－25/20－L－A。
2、若對蓄能器有特殊要求時，請同本企業商洽。
3、本企業保留設計更改權。對修改不另行通知。

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的NXQ系列皮囊式蓄能器。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。

您可能也感興趣的與NXQ系列皮囊式蓄能器相關的液壓閥門產品：蓄能器皮囊、蓄能器、三通梭閥、單向閥、A型直通單向閥
