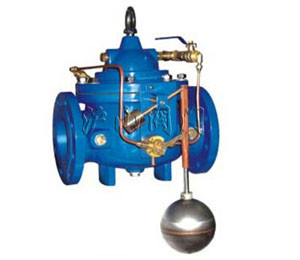

100D定水位閥介紹

一、100D定水位閥結構及用途


100D定水位閥用于水池或水塔的自動供水系統，當液面水位達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水，當液面低于設定位置時水泵自動啟動供水，
有效防止停泵產生水錘，避免管路產生過高壓力，100S角式排泥閥控制靈敏，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，使用壽命長

二、100D定水位閥安裝示意圖


三、100D定水位閥主要外形及連接尺寸


公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L		180	180	180	203	203	216	241	292	330	356	495	622	698	787	914	978	978	1295	1448	1956
PN10	D	105	110	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	895	1010
	D1	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	950
PN16	D	105	110	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840	910	1020
	D1	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950
PN25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840	955	1070
	D1	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	875	990
H		212	212	212	265	265	310	250	460	520	570	695	780	905	1025	1080	1030	1135	1270	1460	1640
H1		179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	610	665	725	865	975

注：安裝示意圖中彈性座封閘閥或蝶閥任選，建議≥DN350選蝶閥。
