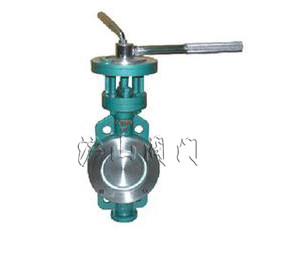

產品名稱： DT73對夾式彈性硬密封蝶閥 產品型號： DT73 產品口徑： DN50-150mm 產品壓力： 1.6-6.4MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

產品名稱： 對夾式彈性硬密封蝶閥   產品型號： DT73   驅動方式： 手動   連接形式： 對夾   結構形式： 三偏心   密封材料： 不銹鋼、聚內脂、抗磨材料   壓力范圍： 1.6～6.4MPa   公稱通徑： DN50-DN150   常用材質： 碳鋼、不銹鋼、合金鋼   技術咨詢： 021-31007323   滬山閥門制造（上海）有限公司是國內著名〖DT73對夾式彈性硬密封蝶閥〗制造商，也是國內大型【蝶閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖DT73對夾式彈性硬密封蝶閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 一、DT73對夾式彈性硬密封蝶閥介紹 Dt73對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統氣動蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。 二、DT73對夾式彈性硬密封蝶閥特點 1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便； 2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性； 3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能； 4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長； 5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠； 6、耐高溫、耐低溫、耐腐蝕性。 三、DT73對夾式彈性硬密封蝶閥采用標準 設計標準：GB/T 12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000; 結構長度：GB/T12221-1989 壓力試驗：GB/T 13927-1992 四、DT73對夾式彈性硬密封蝶閥主要技術參數 公稱通徑 DN 50～150 公稱壓力 PN 1.0 1.6 2.5 試驗壓力 強度實驗 1.5 2.4 3.75 密封實驗 1.1 1.76 2.75 氣密封實驗 0.6 0.6 0.6 適用介質 水、蒸汽、油品、酸類腐蝕性等 適用溫度 -40℃～600℃ 五、DT73對夾式彈性硬密封蝶閥主要零件材質 零件名稱 材質 閥體 鑄鐵、鑄鋼、不銹鋼、合金鋼 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 柔性石墨 注：Dt-代表彈性密封結構。 六、DT73對夾式彈性硬密封蝶閥主要外形和連接尺寸 產品名稱 公稱通徑 結構長度（標準值 外形尺寸（參考值） 法蘭尺寸和螺栓孔尺寸（標準值） 1.0MPa 1.6 MPa 2.5 MPa Dt73H/F-(10.16.25) C.P.R.V系列  對夾式彈性密封  蝶閥 mm inch L L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a 50 2 43 265 330 350 125 4-18 90° 125 4-18 90° 125 4-18 90° 65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90° 80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45° 100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45° 125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45° 150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45°

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
