滬山閥門制造（上海）有限公司 是國內著名〖氣動法蘭閘閥〗制造商，也是國內大型【氣動閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖氣動法蘭閘閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、氣動閘閥概述

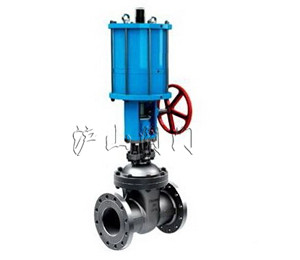

氣動法蘭閘閥是具有氣動執行機構(雙層氣缸，并帶有緩沖機構)和手動及其保護機構(手動和可自鎖的氣動-手動轉換裝置)的低支架明桿氣動閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于氣動閘閥具備緩沖機構，能有效地減速輕了關閉不銹鋼氣動閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。

為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。

由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

二、氣動閘閥結構與使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。

2、上活塞行至行程上端可頂上上回訊器，使之發訊;下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。

3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置;反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。

4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態;反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

三、氣動法蘭閘閥注意事項

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。

帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。

帶傳動機構的閘閥，按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

四、氣動法蘭閘閥結構特點

長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，本企業引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

五、氣動法蘭閘閥閘閥特點

重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體暢通無阻。

整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。

精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

六、氣動法蘭閘閥閘閥優點

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

七、氣動法蘭閘閥閘閥的缺點

1、密封面之間易引起沖蝕和擦傷，維修比較困難。

2、外形尺寸較大，開啟需要一定的空間，開閉時間長。

3、結構較復雜。

八、氣動法蘭閘閥的種類

按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

九、氣動法蘭閘閥安裝

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;

2.各連接部位螺栓，要求均勻擰緊;

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間;

6.驅動裝置的接線須按線路圖進行;

7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

十、氣動法蘭閘閥主要零件材料

十一、氣動法蘭閘閥主要性能參數

十二、電動法蘭刀型閘閥 主要性能規范

十三、主要外形和連接尺寸                                                                   單位:mm

                                氣動法蘭閘閥 結構圖
