      Q941F46電動襯氟球閥

      電動襯氟球閥

      品牌

      型號

      Q941F46

      瀏覽次數

      136 次

      所在地區

      上海 上海 浦東新區

      市場指導價

      ¥1,200.00

      數量

      100

      壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

      店鋪名稱: 滬山閥門制造(上海)有限公司

      滬山閥門制造(上海)有限公司是一家具有二十多年歷史的大型閥門生產企業,是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

      商品介紹

      品牌:
      商品名稱:Q941F46電動襯氟球閥
      商品編號:
      分類:壓縮機配件及輔助設備 其它各類閥類

      Q941F46電動襯氟球閥

      產品名稱: Q941F46電動襯氟球閥
      產品型號: Q941F46
      產品口徑: DN15-500mm
      產品壓力: 1.6-6.4MPa
      產品材質: 鑄鐵、鑄鋼、不銹鋼
      聯系電話: 021-31007323
      聯系傳真: 021-33321522
      Email: hushanfamen@126.com
      聯系人: 周生
      聯系手機: 18818008975
      QQ: 178876695
      公司名: 滬山閥門制造(上海)有限公司
      帳號:  03416900040041464
      稅號:  310115312539830
      售后承諾: 質保一年,質量三包:包修、包換、包退。

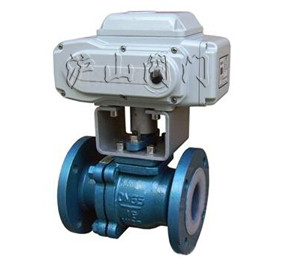

      Q941F46電動襯氟球閥產品概述 是由電動執行機構和直通兩分式鑄造襯氟球閥組成,由于該閥內腔及球體均采用高壓注塑工藝,襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46),故具有可靠的耐腐蝕性和密封性,執行機構能提供足夠的轉距,保證閥的可靠開、閉,并帶有自動復位的離合器,失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

      一、

             Q941F46法蘭電動襯氟球閥

      二、Q941F46電動襯氟球閥主要零部件材料表

      序號

      零件名稱

      材料名稱

      Q941F46-Z

      Q941F46-C

      Q941F46-P

      Q941F46-R

      Q941F46-PL

      Q941F46-RL

      1

      閥體/閥蓋

      HT250

      WCB

      CF8

      CF8M

      CF3

      CF3M

      2

      球體/閥桿

      WCB

      WCB

      CF8

      CF8M

      CF3

      CF3M

      3

      內襯材料

      FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)

      4

      填料壓蓋

      HT250

      WCB

      CF8

      CF8M

      CF3

      CF3M

      5

      填料

      PTFE(F4)聚四氟乙烯

      6

      螺栓

      35

      35

      1Crl7Ni2

      1Crl7Ni2

      1Cr18Ni2

      1Cr18Ni2

      7

      緊固螺母

      45

      45

      OCrl8Ni9

      OCrl8Ni9

      0Cr18Ni9

      0Cr18Ni9

      三、Q941F46電動襯氟球閥電動執行器主要技術參數表

      電動執行器型號

      DSR-05

      DSR-10

      DSR-20

      DSR-40

      DSR-60

      DSR-100

      DSR-200

      輸出力矩

      50N.M

      100 N.M

      200 N.M

      400 N.M

      600 N.M

      1000 N.M

      2000 N.M

      動作范圍

      0~90°

      額定電流

      0.15A

      0.3A

      0.45A

      0.7A

      0.7A

      0.85A

      0.85A

      絕緣電阻

      100M/DC500V

      電源

      AC110/220/380V DC24V

      電機功率

      8W/E

      23 W/E

      45 W/E

      90 W/E

      90 W/E

      120 W/E

      120 W/E

      選配閥門

      15-25

      15-65

      80-100

      100-125

      125-150

      150-200

      200-250

      執行器重量

      2.6Kg

      4.2 Kg

      7.9 Kg

      8.7 Kg

      9 Kg

      14.7 Kg

      15 Kg

      所配閥門壓力為1.6MPa

      四、Q941F46電動襯氟球閥主要外形尺寸表

       Q941F46電動襯氟球閥Q941F46電動襯氟球閥主要結構圖

      公稱通徑

      DN(mm)

      公稱壓力

      PN(MPa)

      主要尺寸(mm)

      L

      D

      D1

      D2

      f

      b

      Z-φd

      15

      1.6

      140

      95

      65

      45

      2

      14

      4-φ14

      20

      140

      105

      75

      55

      2

      16

      4-φ14

      25

      150

      115

      85

      65

      2

      16

      4-φ14

      32

      165

      135

      100

      78

      2

      18

      4-φ18

      40

      180

      145

      110

      85

      3

      18

      4-φ18

      50

      200

      160

      125

      100

      3

      20

      4-φ18

      65

      220

      180

      145

      120

      3

      20

      4-φ18

      80

      250

      195

      160

      135

      3

      22

      8-φ18

      100

      280

      215

      180

      155

      3

      24

      8-φ18

      125

      320

      245

      210

      185

      3

      26

      8-φ18

      150

      360

      280

      240

      21O

      3

      28

      8-φ23

      200

      457

      335

      295

      265

      3

      30

      12-φ23

      250

      533

      405

      355

      320

      3

      32

      12-φ25

      300

      610

      460

      410

      375

      4

      34

      12-φ25

      350

      686

      520

      470

      435

      4

      38

      16-φ25

      400

      762

      580

      525

      485

      4

      40

      16-φ30




      滬山閥門制造(上海)有限公司,原上海滬山閥門廠創建于1985年,是一家有幾十多年歷史的大型閥門專業生產閥門企業,閥門制造行業的驕子,流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理,專業服務。
      滬山閥門從鑄造、鍛造加工到組裝,都是在嚴格的質量管理下進行系列化生產。另外,滬山的產品在出廠時,均根據本公司制定的“質量保證條例”進行嚴格檢查,因此得到了世界各地用戶的好評,被譽為“良心閥門”。
