商品介紹

品牌:

商品名稱:VQ940F/H電動V型球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

VQ940F/H電動V型球閥

http://www.hushanfamen.com/Valve_Product_1539.html

	產品名稱：	VQ940F/H電動V型球閥
	產品型號：	VQ940F/H
	產品口徑：	DN15-600mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱	VQ940F/H電動V型球閥	產品型號	VQ940F/H
公稱壓力	PN16-PN40	通徑范圍	DN15～DN600
連接形式	對夾式、法蘭式	傳動機構	電動
主要材質	304	閥芯材質	304 、316 、316L
密封形式	硬密封	閥座形式	(硬)304、316、(軟)聚四氟乙烯
適用介質	制漿、水、懸浮顆粒、粉塵	技術電話	021-31007323

一、 VQ940F/H電動V型球閥概述：
電動V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能，因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液。配合電動執行器可以實現遠程閥門流量開度控制，在無電源情況下也可以手動進行操作。具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝等優點。適用于控制氣體，蒸氣和液體等介質。尤其是適用于控制纖維性和有微小固體顆粒的懸濁液介質的理想產品。

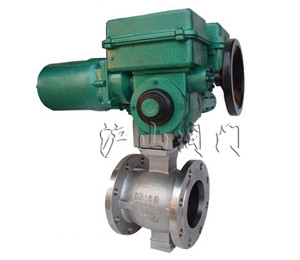

VQ940F/H電動V型球閥

二、VQ940F/H電動V型球閥技術參數：

公稱通徑DN(mm)		25～400
公稱壓力PN(MPa)		1.6～6.4
公稱壓力Ps(MPa)	強度試驗	2.4～9.6
	密封試驗	1.76～7.0
材料\代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不銹鋼、硬質合金
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽油品	硝酸類	醋酸類
	適用溫度	-28～400℃	-28～500℃
執行器	型號	CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式		對夾式、法蘭式，法蘭按JB79-59標準

三、VQ940F/H電動V型球閥性能：

基本誤差	回差	死區	輸入信號	輸出信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	4～20mADC

公稱通徑D(mm)	25	32	40	50	65	80		100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250		360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN(MPa)	1.6、2.5、4.0、6.4
流量特性	近似等百分比(參見典型曲線圖)、直線特性
閥板轉角(度)	0°～至90°(可調)
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%						軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間(S/90度)	8.5～30						36～60
可調節比	250:1							300:1

四、VQ940F/H電動V型球閥外形尺寸：

公稱通徑 DN(mm)	尺寸 (mm)
	對夾	法蘭式					L	H1	H2
	D	D	D1	D2	q	Z-Φd	L	H1	H2
25	64	110	85	65	14	4-14	102	277	60
40	82	145	110	85	16	4-18	114	305	75
50	100	160	125	110	16	4--18	124	364	95
65	120	180	145	120	18	4-18	145	379	105
80	131	195	160	135	20	8-18	165	389	120
100	158	215	180	155	20	8-18	194	402	140
125	180	245	210	185	22	8-18	213	426	165
150	216	280	240	210	24	8-23	229	453	185
200	268	335	295	265	26	12-23	243	473	205
250	326	405	355	320	30	12-25	297	540	240
300	460	460	410	3750	30	12-25	338	590	290
350	470	-	-	-	-		-
400	525	-	-	-	-		-
