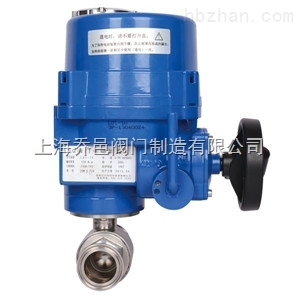

Q981X防爆電動快裝球閥
防爆電動快裝球閥 電動快裝球閥 電動球閥
品牌
上海喬邑型號
Q981X瀏覽次數
167 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:Q981X防爆電動快裝球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Q981X防爆電動快裝球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Q981X防爆電動快裝球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
產品優點：
電動防爆快裝球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
(1)采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
(2)閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
(3)采用全通徑或縮徑設計，流通阻力小。
類型編制
|
Z |
執行機構 |
H |
布局方式 |
-公稱壓力 |
閥體原料 |
公稱通徑 |
|
電動防爆快裝球閥 |
R:電動3810L執行機構 |
H直行程 |
CF:規范型襯氟調節閥 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：電動防爆快裝球閥，壓力PN16，閥體材質為WCB，公稱通徑DN50，類型為：ZRHCF-16C DN50 |
||||||
功能
|
流量特性 |
直線、等百分比、快開 |
||
|
可調規模 |
30:1 |
||
|
額外CV值 |
等百分比CV6.3~400 ，直線CV6.9~440 |
||
|
答應走漏量 |
軟密封:VI級（氣泡級） |
||
|
功能指標 |
|
氣動 |
電動 |
|
根本差錯% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死區% |
≤0.6 |
≤1.0 |
|
|
始結尾誤差% |
±2.5 |
±2.5 |
|
|
額外行程誤差% |
≤2.5 |
≤2.5 |
|
選用參數表
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
額外流量系數Cv |
等百分比 |
|
8 |
12 |
20 |
32 |
50 |
70 |
100 |
200 |
240 |
|
|
直線 |
5 |
10 |
16 |
25 |
38 |
63 |
80 |
120 |
220 |
300 |
||
|
行程 |
16mm |
25 mm |
40mm |
60mm |
||||||||
|
電動執行機構 |
最大答應壓差（MPa） |
|||||||||||
|
類型 |
推力（N） |
|||||||||||
|
3810L-08 |
800 |
2.38 |
1.52 |
|
|
|
|
|
|
|
|
|
|
3810L-20 |
2000 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
|
|
|
|
|
|
|
3810L-30 |
3000 |
|
|
2.79 |
1.79 |
1.14 |
|
|
|
|
|
|
|
3810L-50 |
5000 |
|
|
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|
|
|
|
3810L-65 |
6500 |
|
|
|
|
|
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
|
|
3810L-99 |
10000 |
|
|
|
|
|
|
|
|
0.61 |
0.42 |
|
上海喬邑閥門為您提供優質的【Q981X防爆電動快裝球閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
